ZHCSMN7B May 2020 – May 2022 DRV8424E , DRV8425E
PRODUCTION DATA

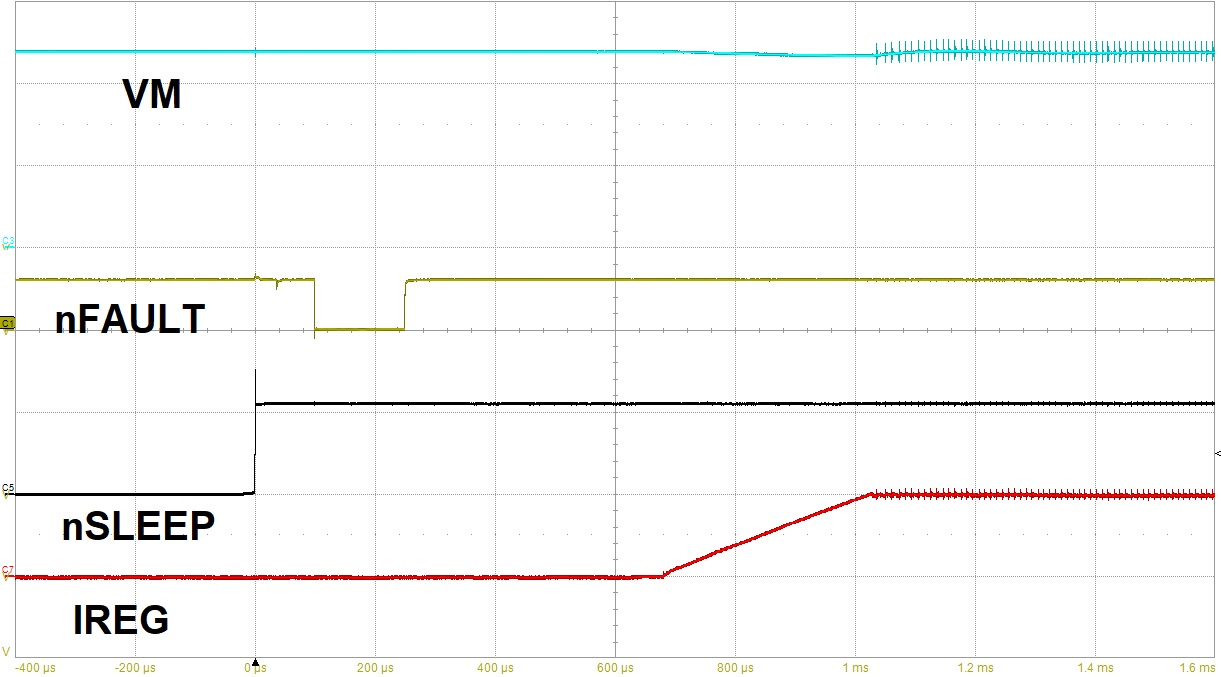

圖 8-2 通過 nSLEEP 引腳實現器件上電. CH3 = VM (10V/div)、CH1 = nFAULT (3V/div)、CH5 = nSLEEP (3V/div)、CH7 = IREG (1.5A/div)

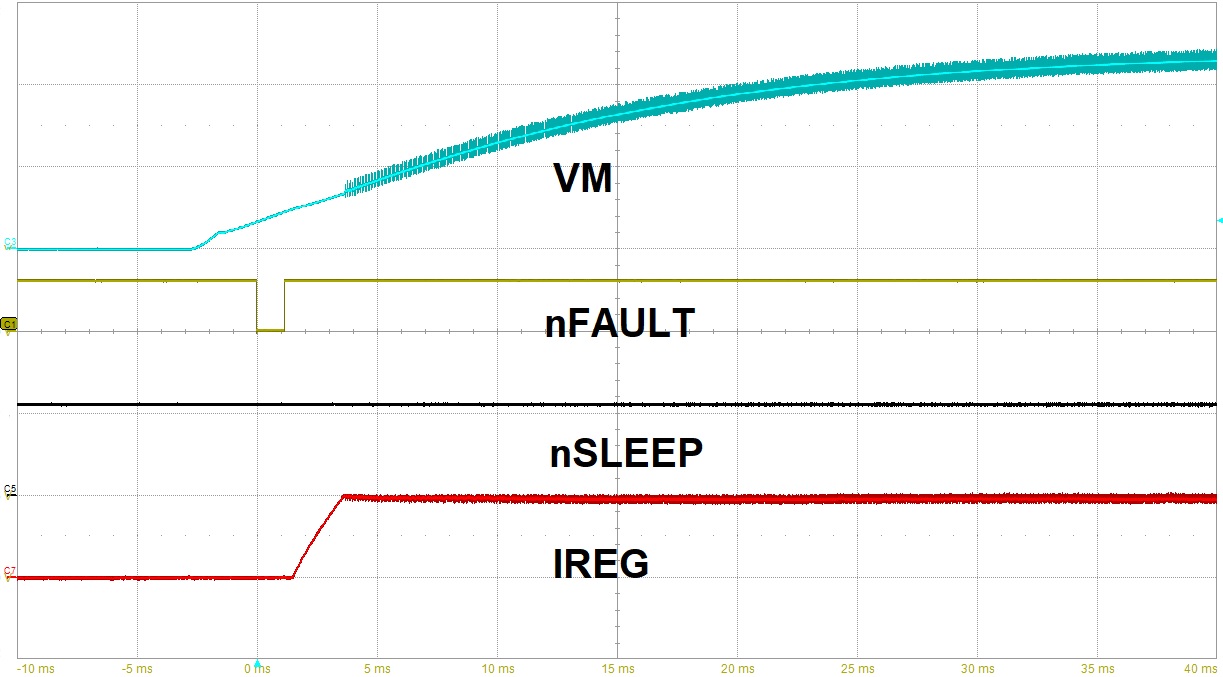

圖 8-3 通過電源電壓斜升 (VM) 實現器件上電. CH3 = VM (10V/div)、CH1 = nFAULT (3V/div)、CH5 = nSLEEP (3V/div)、CH7 = IREG (1.5A/div)

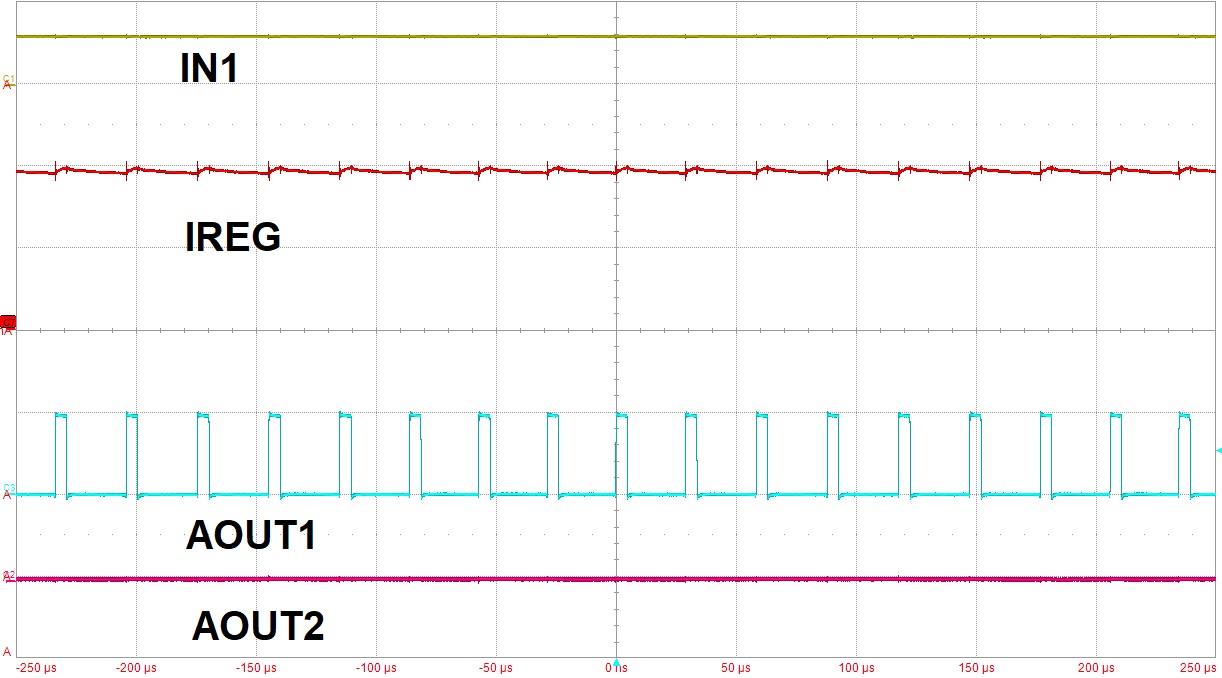

圖 8-4 在進行電流調節的情況下,驅動器全開運行. CH1 = IN1 (3V/div)、CH7 = IREG (0.75A/div)、CH3 = AOUT1 (24V/div)、CH2 = AOUT2 (24V/div)
