ZHCS138C August 2011 – March 2016 DRV8302
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
2 應用范圍
- 三相無刷直流 (BLDC) 電機和永磁同步電機 (PMSM)
- 持續正壓通氣 (CPAP) 和泵
- 電動自行車
- 電動工具
- 機器人和遙控 (RC) 玩具
- 工業自動化
3 說明
DRV8302 是一款適用于三相電機驅動應用的柵極驅動器集成 電路 (IC)。它提供三個半橋驅動器，每個半橋驅動器可驅動兩個 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET)。該器件最高支持 1.7A 拉電流和 2.3A 峰值電流。DRV8302 可通過具有 8V 至 60V 寬工作電壓范圍的單一電源供電。它采用自舉柵極驅動器架構和涓流充電電路來支持 100% 占空比。DRV8302 在切換高側或低側 MOSFET 時使用自動握手機制，以防止發生電流擊穿。高側和低側 MOSFET 的集成 VDS 感測用于防止外部功率級出現過流現象。
DRV8303 具備兩個對電流進行精確測量的分流放大器。這兩個放大器支持雙向電流感測，最高可提供 3V 可調節輸出偏移。
DRV8302 還包括輸出和開關頻率可調節的集成開關模式降壓轉換器。該降壓轉換器最高可提供 1.5A 的電流，以滿足 MCU 或其他系統的功率需求。
憑借硬件接口可配置不同器件參數，包括死區、過流、PWM 模式和放大器設置。錯誤條件通過 nFAULT 和 nOCTW 引腳報告。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8302 | 帶散熱片薄型小外形尺寸封裝 (HTSSOP) (56) | 14.00mm x 6.10mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

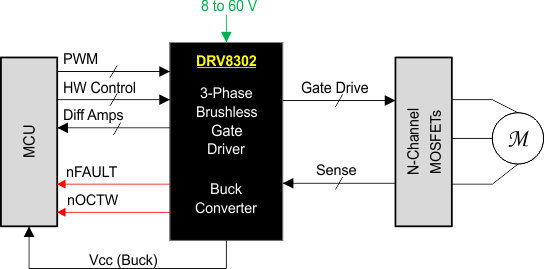

簡化電路原理圖
