3 說明
DRV8256E/P 器件是適用于各種工業應用的單 H 橋電機驅動器。這些器件集成了 N 溝道 H 橋、電荷泵穩壓器、電流感測和調節以及保護電路。
在啟動期間和高負載事件中，集成電流感測可實現通過驅動器調節電機浪涌電流。利用可調外部電壓基準，可設置電流限值。集成電流感測采用內部電流鏡架構，無需大功率分流電阻器，可以節省電路板面積并降低系統成本。提供低功耗休眠模式，可通過關斷大部分內部電路實現超低靜態電流消耗。
提供的內部保護特性包括：電源欠壓鎖定 (UVLO)、電荷泵欠壓 (CPUV)、輸出過流 (OCP) 和器件過熱 (TSD) 保護。故障狀態顯示在 nFAULT 上。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8256EPWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8256ERGER | VQFN (24) | 4.0mm x 4.0mm |
| DRV8256PPWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8256PRGER | VQFN (24) | 4.0mm x 4.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

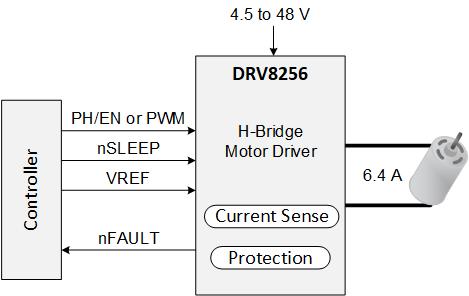

DRV8256 簡化版原理圖
