7.3.7.8 多器件同步和確定性延遲
JESD204C 子類 1 概述了一種通過串行鏈路實現確定性延遲的方法。如果兩個器件實現相同的確定性延遲，則可以將其視為同步。從系統啟動到啟動的這一延遲必須是確定性的。實現確定性延遲有兩個關鍵要求。第一項要求是正確采集 SYSREF。SYSREF 將每個器件中的 LMFC 計數器復位，以用作已知的時序基準。
第二項要求是在接收器中選擇適當的彈性緩沖器釋放點。轉換器器件是 JESD204C 鏈路中的接收器 (RX)，邏輯器件是發送器 (TX)。彈性緩沖器是實現確定性延遲的關鍵塊，通過在數據從發送器傳輸到接收器時吸收串行化數據傳播延遲的變化來實現。適當的釋放點是針對延遲變化提供足夠裕度的釋放點。要選擇合適的釋放點，需要了解彈性緩沖器中以 LMFC 邊沿為基準的數據的平均到達時間以及所有器件的總預期延遲變化。利用此信息，可以定義 LMFC 周期內無效釋放點的區域，該區域從所有通道的最小延遲一直延展到最大延遲。本質上，設計人員必須確保所有通道的數據在前一個釋放點發生后、下一個釋放點發生之前到達所有器件。另外，也可以通過實驗找到無效區域 - 請參閱編程 RBD。

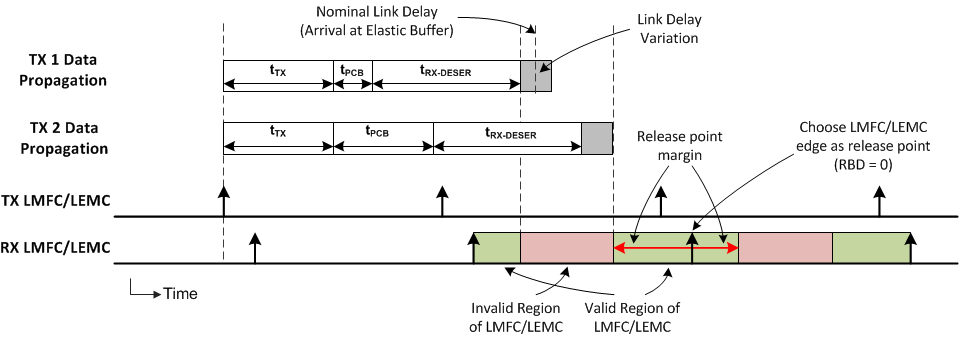

圖 7-54 提供了用于演示此要求的簡化時序圖。在此圖中，顯示了兩個發送器（ADC 或邏輯器件）的數據。第二個發送器 (TX 2) 具有更長的布線距離 (tPCB)，因此鏈路延遲比第一個發送器 (TX 1) 更長。首先，根據所有器件的數據到達時間，將 LMFC 周期的無效區域標記為關閉。然后，使用釋放緩沖器延遲 (RBD) 參數設置釋放點，將釋放點從 LMFC 邊緣移動適當數量的四位/八位位組步長，以便釋放點發生在 LMFC 周期的有效區域內。在圖 7-54 中，由于有效區域的每一側都有足夠的裕度，因此 LMFC 邊沿 (RBD = 0) 是釋放點的理想選擇。
圖 7-54 用于彈性緩沖器釋放點選擇的 LMFC 有效區域定義TX 和 RX LMFC 未必需要進行相位對齊，但了解其相位對于正確選擇彈性緩沖器釋放點至關重要。此外，彈性緩沖器釋放點在每個 LMFC 周期內發生，但緩沖器僅在所有通道均已到達時釋放。因此，總鏈路延遲可能超過單個 LMFC 周期；請參閱 JESD204B 多器件同步：將要求進行分解 了解更多信息。
