(TA = 25°C unless otherwise stated)

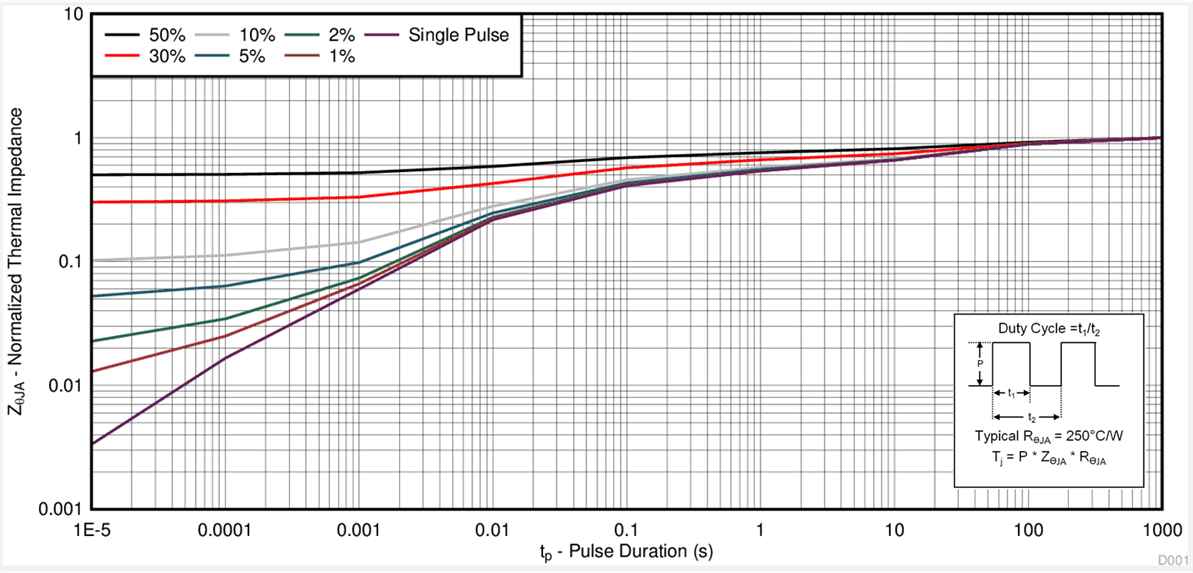

Figure 5-1 Transient Thermal Impedance
Figure 5-2 Saturation Characteristics

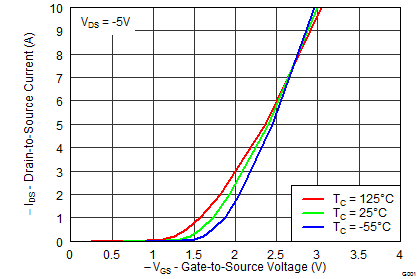

Figure 5-3 Transfer Characteristics

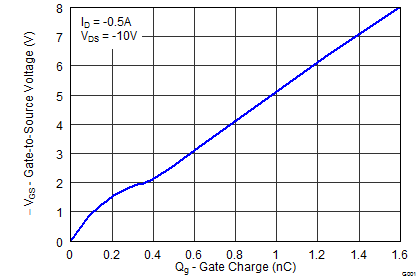

Figure 5-4 Gate Charge

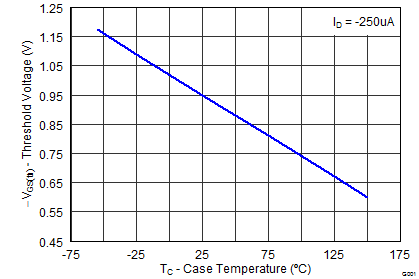

Figure 5-6 Threshold Voltage vs Temperature

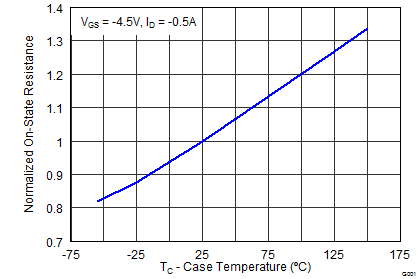

Figure 5-8 Normalized On-State Resistance vs Temperature
| Single Pulse Typical RθJA =250°C/W (min Cu) | ||

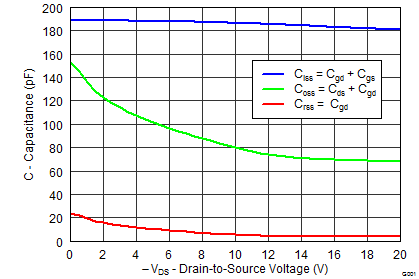

Figure 5-5 Capacitance

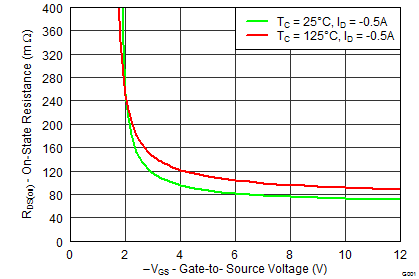

Figure 5-7 On-State Resistance vs Gate-to-Source Voltage

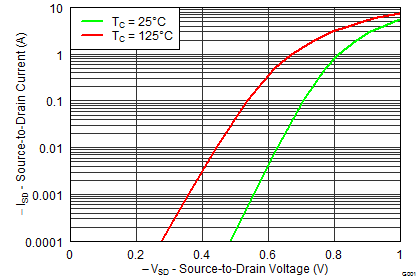

Figure 5-9 Typical Diode Forward Voltage

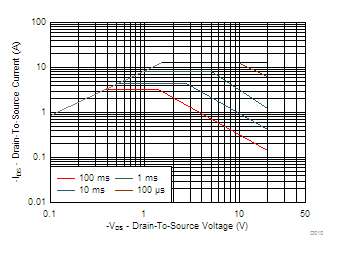

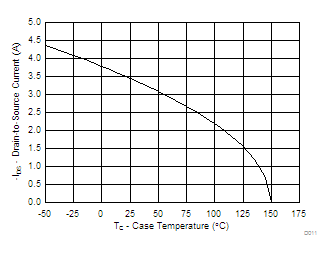

| Typical RθJA = 90°C/W (max Cu) | ||
