ZHCSCK4A June 2014 – July 2014 CSD25202W15
PRODUCTION DATA.
封裝選項
機械數據 (封裝 | 引腳)
- YZF|9
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
7 機械封裝和可訂購信息
以下頁中包括機械封裝和可訂購信息。 這些信息是針對指定器件可提供的最新數據。 這些數據會在無通知且不對本文檔進行修訂的情況下發生改變。 欲獲得該數據表的瀏覽器版本，請查閱左側的導航欄。

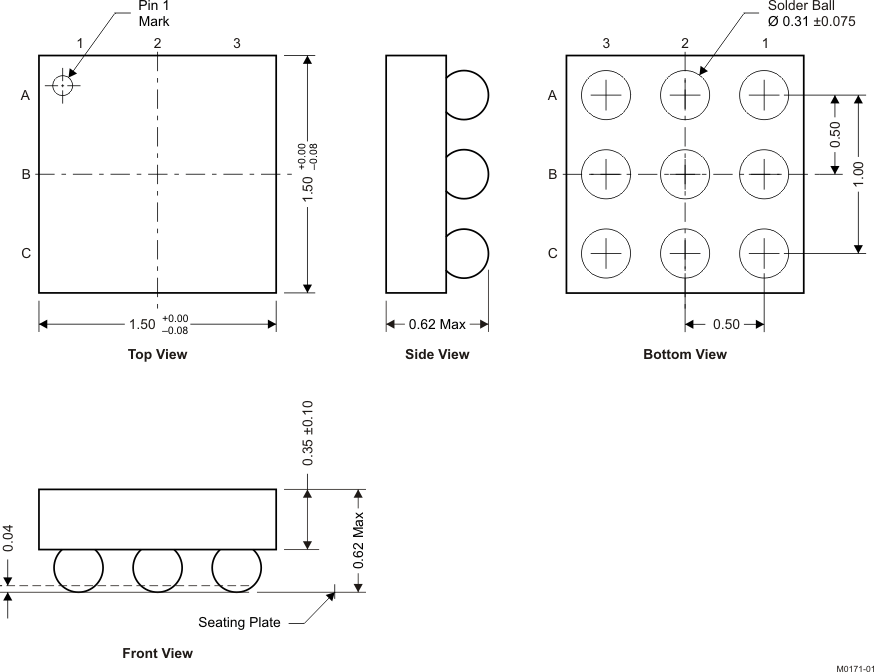

7.1 CSD25202W15 封裝尺寸
NOTE:
全部尺寸單位為 mm（除非另外注明）引腳分配
| 位置 | 名稱 |
|---|---|
| A1 | 柵極 |
| A2，B1，B2，C1 | 漏 |
| A3，B3，C2，C3 | 源 |

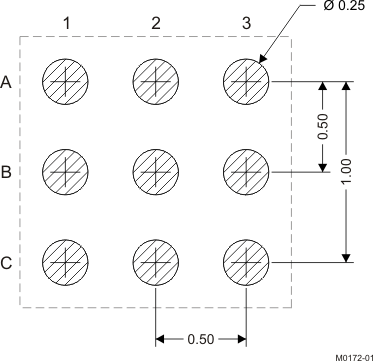

7.2 建議焊盤圖案
NOTE:

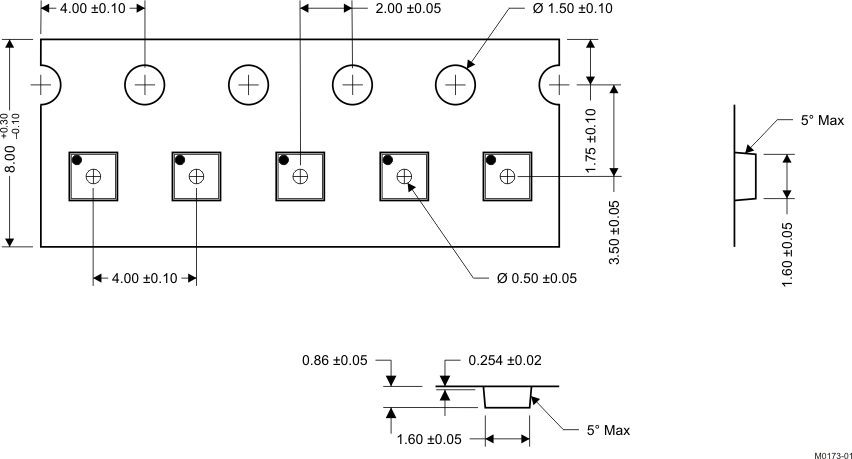

全部尺寸單位為 mm（除非另外注明）7.3 卷帶信息
NOTES:
1. 10 個鏈齒孔的累積容差為 ±0.2 2. 每 100mm 長度的外傾角不能超過 1mm，在 250mm 長度上不累積
3. 材料：黑色抗靜電聚苯乙烯
4. 全部尺寸單位為 mm（除非另外注明）
5. 厚度：0.30 ± 0.05mm
6. MSL1 260°C（紅外 (IR) 和傳導）PbF 回流焊兼容
