ZHCSCK4A June 2014 – July 2014 CSD25202W15
PRODUCTION DATA.
封裝選項
機械數據 (封裝 | 引腳)
- YZF|9
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 低電阻
- 小尺寸封裝 1.5mm x 1.5mm
- 柵極靜電放電 (ESD) 保護 - 3kV
- 無鉛
- 符合 RoHS 環保標準
- 無鹵素
- 柵 - 源電壓鉗位
2 應用范圍
- 電池管理
- 電池保護

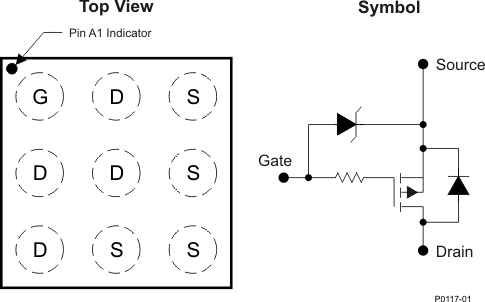

3 說明
這款 21mΩ，20V 器件設計用于在超薄且具有出色散熱特性的 1.5mm × 1.5mm 小外形封裝內提供最低的導通電阻和柵極電荷。 低導通電阻與小型封裝尺寸和低高度結合在一起，使得此器件非常適合于電池供電運行的空間受限應用。
產品概要
| TA = 25°C | 典型值 | 單位 | ||
|---|---|---|---|---|
| VDS | 漏源電壓 | -20 | V | |
| Qg | 柵極電荷總量 (-4.5V) | 5.8 | nC | |
| Qgd | 柵漏柵極電荷 | 0.8 | nC | |
| RDS(on) | 漏源導通電阻 | VGS = -1.8V | 40 | mΩ |
| VGS = -2.5V | 26 | mΩ | ||
| VGS = -4.5V | 21 | mΩ | ||
| VGS(th) | 閥值電壓 | -0.75 | V | |
訂購信息(1)
| 器件 | 數量 | 介質 | 封裝 | 出貨 |
|---|---|---|---|---|
| CSD25202W15 | 3000 | 7 英寸卷帶 | 1.5mm x 1.5mm 晶圓級封裝 | 卷帶封裝 |
| CSD25202W15T | 250 | 7 英寸卷帶 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
最大絕對額定值
| TA = 25°C | 值 | 單位 | |
|---|---|---|---|
| VDS | 漏源電壓 | -20 | V |
| VGS | 柵源電壓 | -6 | V |
| ID | 持續漏極電流(1) | -4 | A |
| 脈沖漏極電流(2) | -38 | A | |
| IG | 持續柵極電流(1) | -0.5 | A |
| 脈沖柵極電流(2) | -7 | A | |
| PD | 功率耗散 | 0.5 | W |
| TJ， Tstg |
運行結溫和 儲存溫度范圍 |
-55 至 150 | °C |
- 焊球受限
- RθJA = 220ºC/W（典型值），脈沖持續時間 ≤100µs，占空比 ≤ 1%

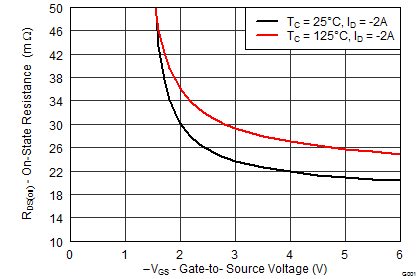

RDS(on) 與 VGS 間的關系 |

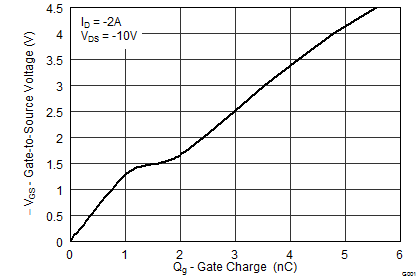

柵極電荷 |
