5 參數測量信息

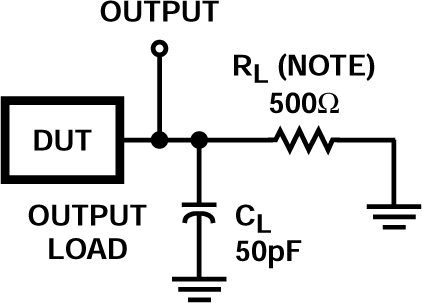

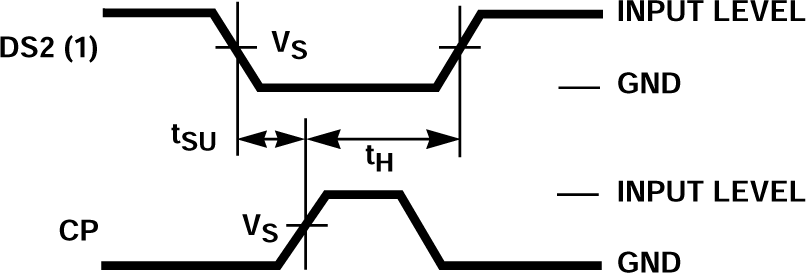

負載電路和電壓波形
 |
|
 |
 |
僅適用于交流系列：當 VCC = 1.5V 時，RL = 1kΩ。僅適用于交流系列：當 VCC = 1.5V 時，RL = 1kΩ。僅適用于交流系列：當 VCC = 1.5V 時，RL = 1kΩ。

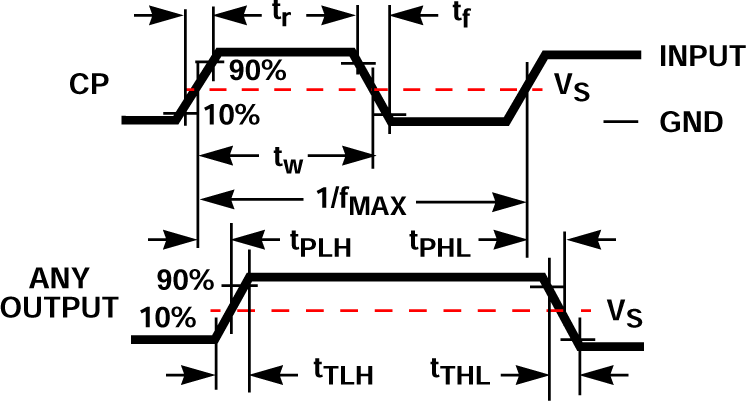

圖 5-1 傳播延遲時間表 5-1 傳播延遲時間
| AC | ACT | |
|---|---|---|
| 輸入電平 | VCC | 3V |
| 輸入開關電壓 VS | 0.5VCC | 1.5V |
| 輸出開關電壓 VS | 0.5VCC | 0.5VCC |
