ZHCSXP7A January 2003 – December 2024 CD54AC109 , CD74AC109
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
5 參數測量信息
A. CL 包括探頭和測試夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr = 3ns，tf = 3ns。波形之間的相位關系沒有固定規律。
D. 對于時鐘輸入，fmax 是在輸入占空比為 50% 時測得。
E. 一次測量一個輸出，每次測量一個輸入轉換。
F. tPLH 和 tPHL 與 tpd 一樣。
G. tPZL 和 tPZH 與 ten 一樣。
H. tPLZ 和 tPHZ 與 tdis 一樣。
I. 并非所有參數和波形都適用于所有器件。

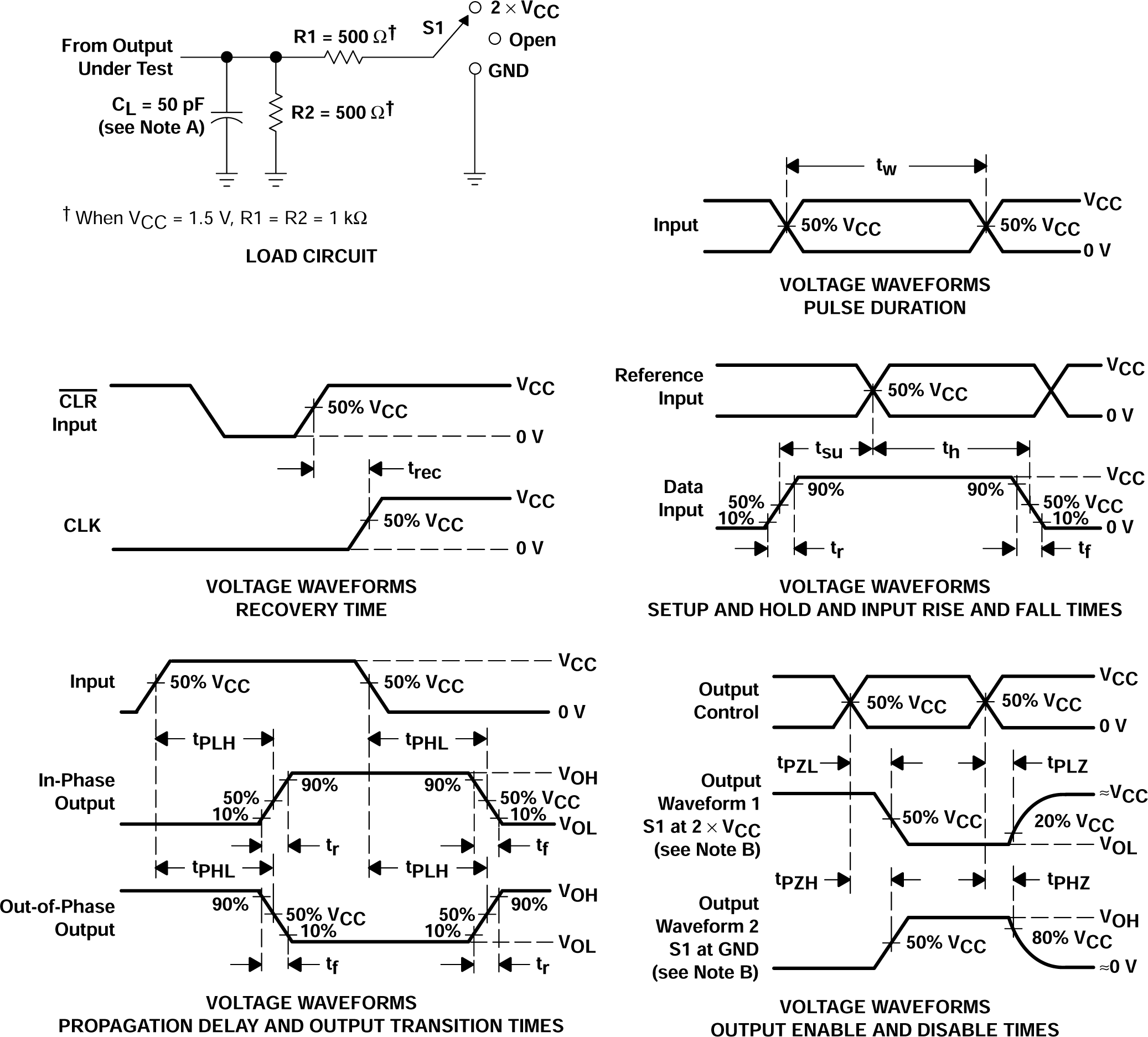

圖 5-1 負載電路和電壓波形| 測試 | S1 |
|---|---|
| tPLH/tPHL | 開路 |
| tPLZ/tPZL | 2 × VCC |
| tPHZ/tPZH | GND |
