ZHCSND5A May 2021 – June 2022 BQ79652-Q1 , BQ79654-Q1 , BQ79656-Q1
PRODUCTION DATA
3 說明
BQ7965x-Q1 系列器件可在不到 200μs 的時間內提供 6S 至 12S (BQ79652-Q1)、14S (BQ79654-Q1) 或 16S (BQ79656-Q1) 電池模塊的高精度電池電壓測量，同時這些器件還支持分流電阻器電流檢測測量。借助集成式前端濾波器，可以在電池輸入通道上使用簡單、低額定電壓的差分 RC 濾波器來實施系統。集成式后 ADC 低通濾波器可以執行經過濾波、類似于直流電的電壓測量。該系列器件還支持集成電流檢測功能，可選擇與電池電壓測量同步，以更好地計算荷電狀態 (SOC)。此器件支持自主內部電池平衡，并通過監測溫度來自動暫停和恢復平衡，以免出現過熱條件。
器件信息
| 器件型號 (1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| BQ79652-Q1 | HTQFP（64 引腳） | 10.00mm x 10.00mm |
| BQ79654-Q1 | ||
| BQ79656-Q1 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

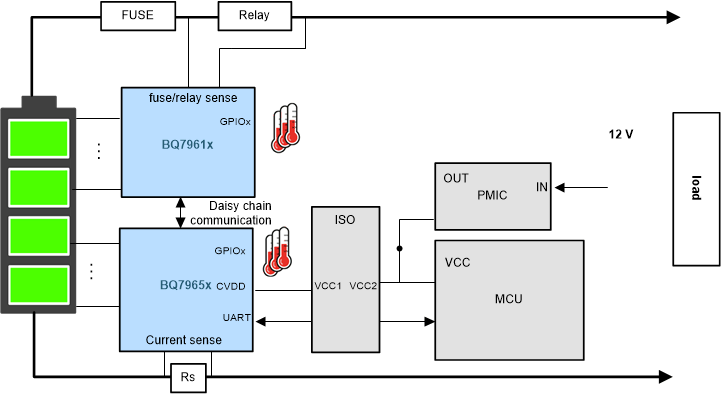

簡化版系統圖
