1 特性
- 高精度庫倫計數器，輸入偏移誤差 < 1µV（典型值）
- 高側場效應晶體管 (FET) 驅動器，允許在故障期間進行串行總線通信
- 具有雙路獨立模數轉換器 (ADC) 的模擬前端
- 支持電流和電壓的同步采樣
- 總線通信接口選項
- I2C
- HDQ
- SHA-1 哈希消息驗證碼 (HMAC) 響應器，用于提高電池組安全性
- 存儲在安全存儲器中的分裂密鑰 (Split Key) (2 × 64)
- 可編程的保護功能：
- 放電過流
- 充電短路
- 放電短路
- 過電壓
- 欠電壓
- 過熱
- 支持 1mΩ 至 3mΩ 電流感測電阻
- 緊湊型 12 引腳小外形尺寸無引線 (SON) 封裝 (DRZ)
2 應用
- 便攜式和可佩戴式健康器件
- 便攜式無線電
- 工業數據收集
3 說明
bq78z100 器件提供了一套基于電池組的全集成解決方案，其具有閃存可編程的定制精簡指令集 CPU (RISC)、安全保護以及認證功能，適用于 1 節和 2 節鋰離子和鋰聚合物電池組。
bq78z100 電量監測計通過 I2C 兼容接口或單線制 HDQ 接口進行通信，并將超低功耗的高速德州儀器 (TI) bqBMP 處理器、高精度模擬測量功能、集成閃存、大量的外設和通信端口、N 溝道 FET 驅動器以及 SHA-1 認證轉換響應器完美融合于一套完整的高性能電池管理解決方案。
bq78z100 器件提供有大量的電池和系統安全功能，其中包括針對電池的放電過流、充電短路和放電短路功能，針對 N 溝道 FET 的 FET 保護，內部 AFE 看門狗以及電池平衡功能。 該器件可通過固件添加更多保護特性，例如過壓、欠壓、過熱等。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| bq78z100 | VSON (12) | 4.00mm x 2.50mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

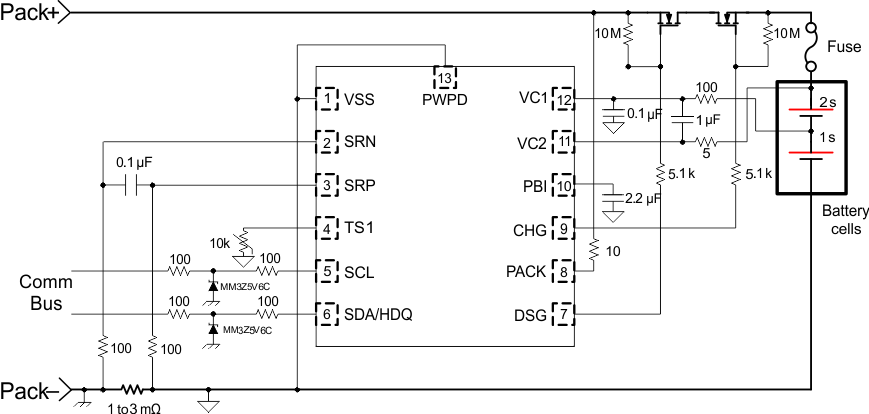

4 簡化電路原理圖
