ZHCSMY7L July 2021 – September 2025 BQ77216
PRODUCTION DATA
3 說明
BQ77216xx 產品系列提供了多種電壓和溫度監測功能，包括適用于鋰離子電池組系統的過壓 (OVP)、欠壓 (UVP)、開路 (OW)、欠溫 (UT) 和過熱 (OT) 保護。可獨立監控每節電池是否具有過壓、欠壓和開路情況。通過增加外部 NTC 熱敏電阻，該器件可以檢測到欠溫和過熱情況。
當檢測到存在過壓、欠壓、開路、欠溫或過熱情況時，BQ77216xx 器件將立即啟動內部延遲計時器。延遲計時器過期時，將觸發相應的輸出進入其工作狀態（根據配置的不同，為高電平或低電平狀態）。
如果檢測到過壓故障，將觸發 COUT 引腳；如果檢測到欠壓故障，將觸發 DOUT 引腳。如果檢測到過熱或開路故障，則同時觸發 DOUT 和 COUT 引腳。為了實現更快速的產品線測試，BQ77216xx 器件可提供延遲時間大幅縮短的客戶測試模式 (CTM)。
封裝信息
| 器件型號 | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| BQ77216xx (1) | TSSOP (24) | 4.40mm × 7.80mm（6.40mm × 7.80mm，含引線） |
(1) 如需了解可用封裝和預編程器件版本，請參閱數據表末尾的可訂購產品附錄和“器件比較表”。

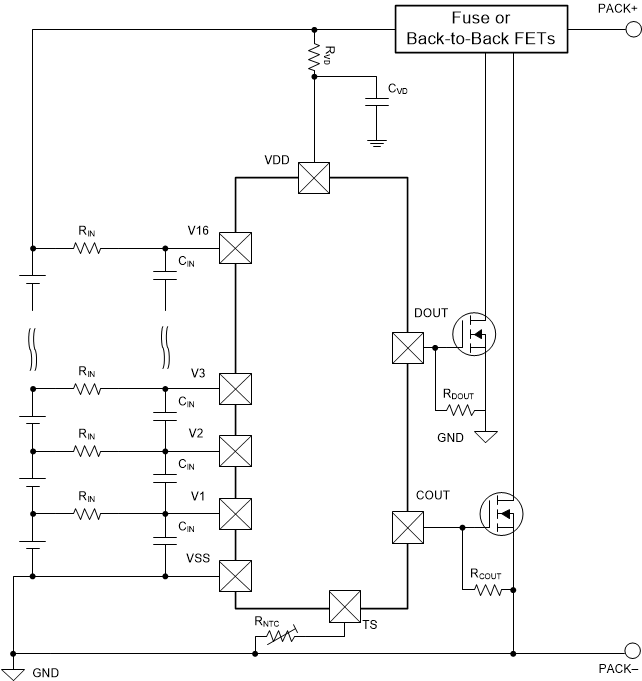

簡化版原理圖
