7.5.1 布局指南
由于高電流布線和超低電流半導體器件基本不相容，因此電池電量監測計電路板是一個具有挑戰性的環境。防止不必要的布線到布線耦合的妥善方法是采用元件放置，其中高電流部分位于電路板與電子器件相對的一側。圖 7-3 展示了元件放置位置。由于機械方面的限制，許多情況下無法做到這種元件放置。盡力使高電流布線遠離直接進入 BQ40Z80 的信號布線。IC 基準和寄存器可能會受到干擾，在極少數情況下，會因來自高電流路徑的磁耦合和電容耦合而損壞。
注：
在浪涌電流和 ESD 事件期間，高電流布線會出現電感現象，會將不必要的噪聲耦合到電量監測計電子器件的敏感節點中，如圖 7-4 中所示。
圖 7-3 分離高電流部分和低電流部分可提高抗噪能力

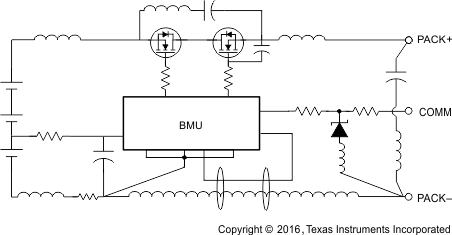

圖 7-4 避免高電流和低電平信號線之間的間距過近開爾文電壓檢測對于精確測量電流以及頂部和底部電芯電壓很重要。所有濾波器元件盡可能靠近器件放置。從檢測電阻到濾波器電路的布線應并聯。在濾波器網絡周圍添加接地平面可提供額外的抗噪能力。圖 7-5 和圖 7-6 展示了正確的開爾文電流檢測。
圖 7-5 檢測電阻 PCB 布局
圖 7-6 檢測電阻、接地屏蔽和濾波器電路布局
