ZHCSRB7B December 2022 – September 2025 BQ27427
PRODUCTION DATA
5.12 I2C 兼容接口通信時序特性
TA = –40°C 至 85°C，典型值在 TA = 30°C 且 VREGIN = 3.6V 條件下測得（除非另有說明）
| 最小值 | 標稱值 | 最大值 | 單位 | |||
|---|---|---|---|---|---|---|
| 標準模式 (100kHz) | ||||||
| td(STA) | 啟動到 SCL 第一個下降沿 | 4 | μs | |||
| tw(L) | SCL 脈沖持續時間（低電平） | 4.7 | μs | |||
| tw(H) | SCL 脈沖持續時間（高電平） | 4 | μs | |||
| tsu(STA) | 重復啟動的建立 | 4.7 | μs | |||
| tsu(DAT) | 數據設置時間 | 主機驅動 SDA | 250 | ns | ||
| th(DAT) | 數據保持時間 | 主機驅動 SDA | 0 | ns | ||
| tsu(STOP) | 停止的建立時間 | 4 | μs | |||
| t(BUF) | 停止和啟動之間的總線空閑時間 | 包括命令等待時間 | 66 | μs | ||
| tf | SCL 或 SDA 下降時間(1) | 300 | ns | |||
| tr | SCL 或 SDA 上升時間(1) | 300 | ns | |||
| fSCL | 時鐘頻率(2) | 100 | kHz | |||
| 快速模式 (400kHz) | ||||||
| td(STA) | 啟動到 SCL 第一個下降沿 | 600 | ns | |||
| tw(L) | SCL 脈沖持續時間（低電平） | 1300 | ns | |||
| tw(H) | SCL 脈沖持續時間（高電平） | 600 | ns | |||
| tsu(STA) | 重復啟動的建立 | 600 | ns | |||
| tsu(DAT) | 數據設置時間 | 主機驅動 SDA | 100 | ns | ||
| th(DAT) | 數據保持時間 | 主機驅動 SDA | 0 | ns | ||
| tsu(STOP) | 停止的建立時間 | 600 | ns | |||
| t(BUF) | 停止和啟動之間的總線空閑時間 | 包括命令等待時間 | 66 | μs | ||
| tf | SCL 或 SDA 下降時間(1) | 300 | ns | |||
| tr | SCL 或 SDA 上升時間(1) | 300 | ns | |||
| fSCL | 時鐘頻率(2) | 400 | kHz | |||
(1) 根據設計確定。未經生產測試。

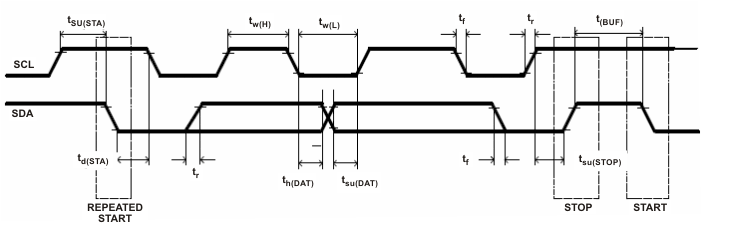

圖 5-1 I2C 兼容接口時序圖
