1 特性
2 應用
- 在下列應用中基于分流電阻器的電流感測：
- 電機控制
- 綠色環保能源
- 變頻器
- 不間斷電源
3 說明
AMC1200 和 AMC1200B 是高精度隔離放大器，通過磁場抗擾度較高的二氧化硅 (SiO2) 隔離層隔離輸出和輸入電路。該隔離層經 UL1577 與 VDE V 0884-10 標準認證，可提供高達 4250 VPEAK (AMC1200B) 或 4000 VPEAK (AMC1200) 的電流隔離。通過與隔離電源配合使用，這些器件可防止共模高電壓線路上的噪聲電流進入本地接地并干擾或損害敏感電路。
AMC1200 或 AMC1200B 的輸入針對直接連接至分流電阻器或其它低電壓電平信號源進行了優化。該器件性能優異，支持精確電流控制，從而降低系統級功耗 （尤其在電機控制應用中）并減少扭矩紋波。可自動將輸出信號的共模電壓調節為 3V 或
5V 低側電源電壓。
AMC1200 和 AMC1200B 在擴展工業溫度范圍內（–40°C 到 105°C）完全額定運行，采用寬體 8 引腳小外形尺寸集成電路 (SOIC) (DWV) 封裝以及 gullwing 8 (DUB) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| AMC1200 和 AMC1200B | SOP (8) | 9.50mm × 6.57mm |
| SOIC (8) | 5.85mm × 7.50mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

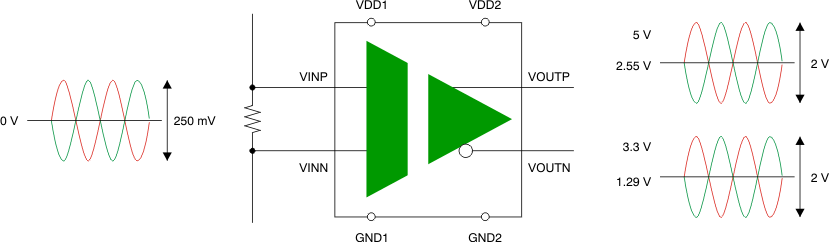

簡化電路原理圖
