3 說明
ALM2403-Q1 是一款雙電源運算放大器，其特性和性能使該器件更適合基于旋轉變壓器的應用。該器件具有高增益帶寬和壓擺率以及連續高輸出電流驅動功能，非常適合為激勵旋轉變壓器初級線圈提供所需的低失真和差分高振幅激勵。尤其在易受故障影響的電線上驅動模擬信號時，電流限制和過熱檢測功能可增強整體系統穩健性。
具有散熱焊盤和低 RθJA 的小型 HTSSOP 封裝能夠向負載提供高電流，同時更大程度地減小布板空間。ALM2403-Q1 具有更高增益帶寬，該器件可配置為濾波器級，同時仍提供高輸出驅動，從而顯著減小旋轉變壓器驅動信號鏈的總解決方案尺寸。這種縮小的解決方案尺寸是 ALM2403-Q1 在汽車和工業應用中的一項關鍵優勢。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| ALM2403-Q1 | HTSSOP (14) | 5.00mm × 4.40mm |
(1) 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

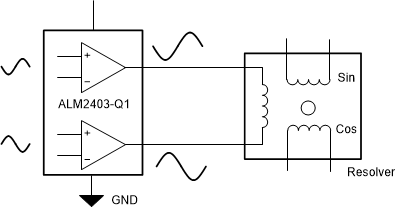

簡化版原理圖
輸出電壓與頻率間的關系
