4.12.4 3.5 GHz 下的 TX 典型特性
TA = +25°C 時的典型值，使用標稱電源。默認條件：TX 輸入數據速率 = 491.52MSPS，fDAC = 11796.48MSPS（24 倍插值），交錯模式，第一奈奎斯特區域輸出，PLL 時鐘模式，其中 fREF = 491.52MHz，AOUT = -1dBFS，DSA = 0dB，Sin(x)/x 已啟用，DSA 已校準
| Aout = -0.5dBFS，3.5GHz 匹配，包括 PCB 和電纜損耗 | ||
| 3.5GHz 匹配，包括 PCB 和電纜損耗 | ||
| 差分增益誤差 = POUT（DSA 設置 - 1）- POUT（DSA 設置）+ 1 |
| 3.5GHz 匹配，包括 PCB 和電纜損耗 | ||

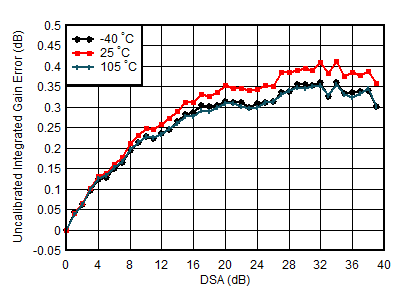

| 積分增益誤差 = POUT（DSA 設置）- POUT（DSA 設置 = 0）+（DSA 設置） |
| 3.5GHz 匹配，包括 PCB 和電纜損耗 | ||
| 3.5GHz 匹配，包括 PCB 和電纜損耗 |
| 3.5GHz 匹配，1TX |
| 3.5GHz 匹配，1TX |
| 3.5GHz 匹配，1TX | ||

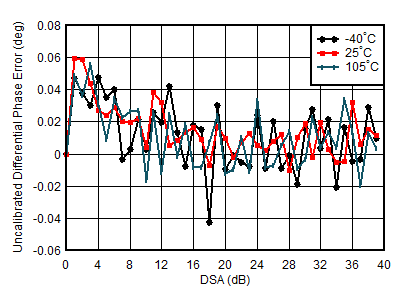

| 差分相位誤差 = PhaseOUT（DSA 設置-1）- PhaseOUT（DSA 設置） |
| 3.5GHz 匹配，1TX | ||

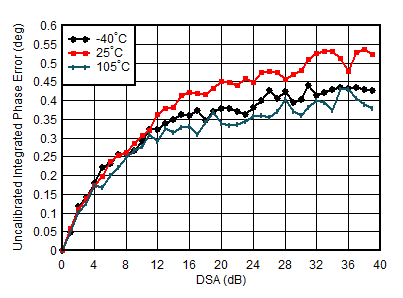

| 積分相位誤差 = Phase（DSA 設置）- Phase（DSA 設置 = 0） |
A.
圖 4-136 3.5GHz 條件下 TX NSD 與 DSA 設置間的關系| fDAC = 11796.48MSPS，交錯模式，在 3.5 GHz 條件下匹配，Aout = -13dBFS。 | ||
| 20MHz 頻率間隔，3.5GHz 匹配 | ||

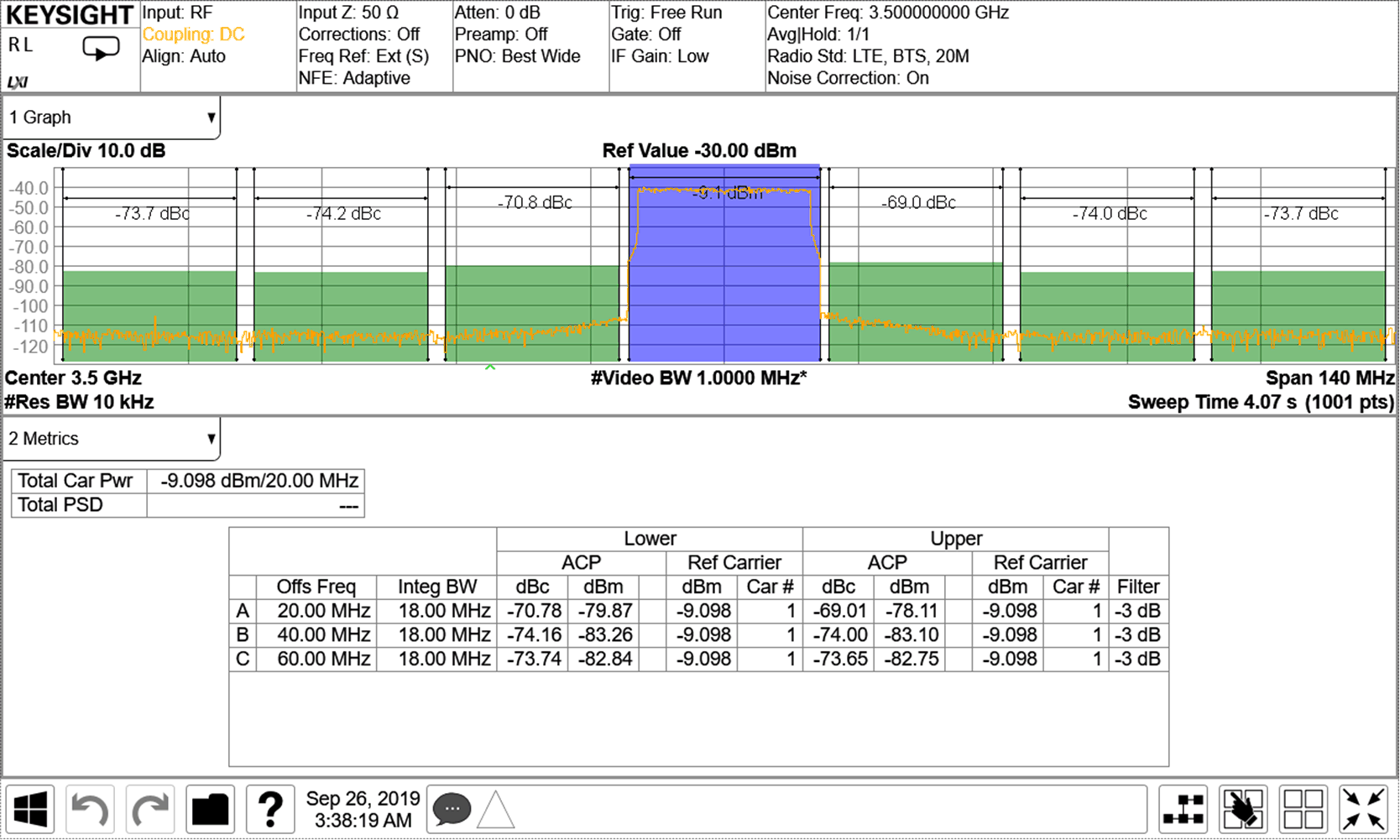

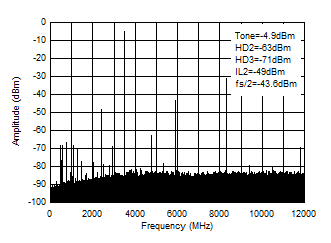

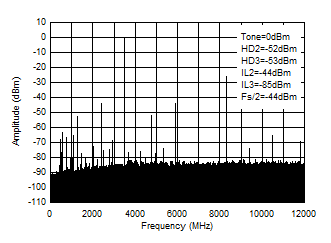

| 3.5GHz 匹配，單載波 20MHz BW TM1.1 LTE |
| 3.5GHz 匹配，單載波 20MHz BW TM1.1 LTE |
| 在 3.5GHz 條件下匹配，fDAC = 11.79648GSPS，交錯模式，標準化為諧波頻率下的輸出功率 |
| 在 3.5GHz 下匹配，fDAC = 11.79648GSPS，交錯模式。 | ||
| 在 3.5GHz 下匹配，fDAC = 11.79648GSPS，交錯模式。 |

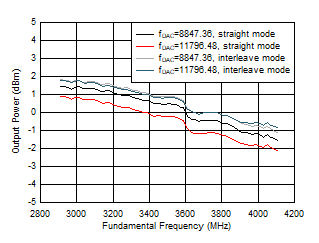

| Aout = -0.5dBFS，3.5GHz 匹配，包括 PCB 和電纜損耗 | ||

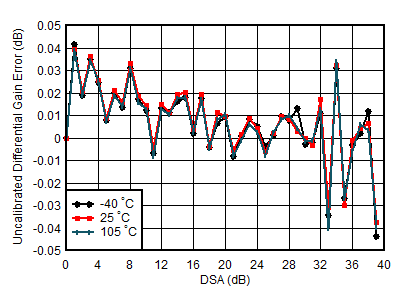

| 3.5GHz 匹配，包括 PCB 和電纜損耗 | ||

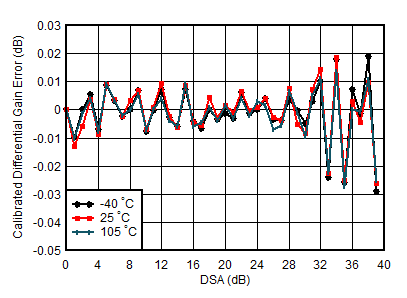

| 差分增益誤差 = POUT（DSA 設置 - 1）- POUT（DSA 設置）+ 1 |
| 3.5GHz 匹配，包括 PCB 和電纜損耗 | ||

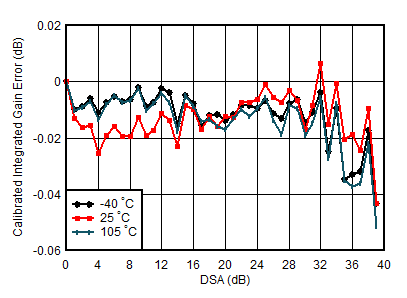

| 積分增益誤差 = POUT（DSA 設置）- POUT（DSA 設置 = 0）+（DSA 設置） |
| 3.5GHz 匹配，包括 PCB 和電纜損耗 | ||
| 任何 DSA 設置下都可能出現相位 DNL 峰值。 |
| 3.5GHz 匹配，包括 PCB 和電纜損耗 |
| 3.5GHz 匹配，1TX，在 25°C 下校準 |
| 3.5GHz 匹配，1TX，在 25°C 下校準 | ||
| 3.5GHz 匹配，1TX，在 25°C 下校準 | ||

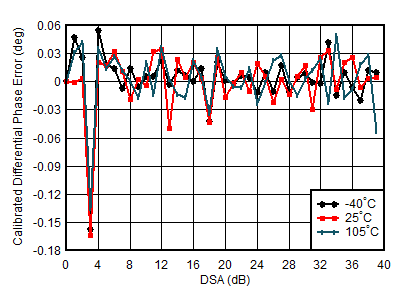

| 差分相位誤差 = PhaseOUT（DSA 設置-1）- PhaseOUT（DSA 設置） |

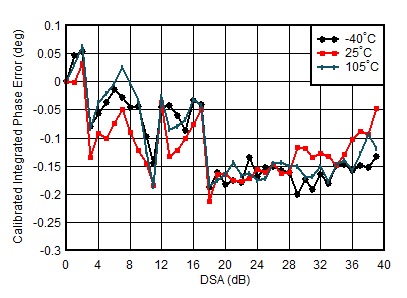

| 3.5GHz 匹配，1TX，在 25°C 下校準 | ||
| 積分相位誤差 = Phase（DSA 設置）- Phase（DSA 設置 = 0） |
| 20MHz 頻率間隔，3.5GHz 匹配，單音幅度為 -13dBFS，包括 PCB 和電纜損耗 | ||
| 3.5GHz 匹配，單載波 20MHz BW TM1.1 LTE |
| 3.5GHz 匹配，單載波 20MHz BW TM1.1 LTE |
| 3.5GHz 匹配，單載波 20MHz BW TM1.1 LTE |
| 在 3.5GHz 條件下匹配，fDAC = 11.79648GSPS，交錯模式，標準化為諧波頻率下的輸出功率。低谷是由于 HD3 下降至接近直流。 |
| 在 3.5GHz 下匹配，fDAC = 11.79648GSPS，交錯模式。 |
