ZHCSSL7A July 2023 – May 2025 AFE7955
PRODUCTION DATA

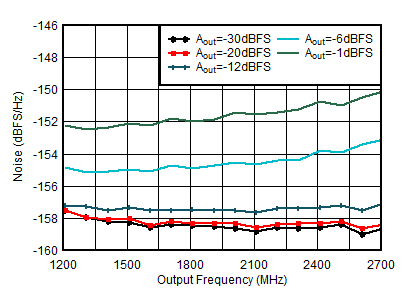

TA = +25°C 時的典型值,使用標稱電源。默認條件:TX 輸入數據速率 = 491.52MSPS,fDAC = 11796.48MSPS(24 倍插值),交錯模式,第一奈奎斯特區域輸出,PLL 時鐘模式,其中 fREF = 491.52MHz,AOUT = -1dBFS,DSA = 0dB,Sin(x)/x 已啟用,DSA 已校準

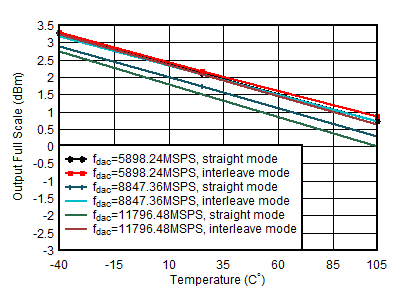

| 包括 PCB 和電纜損耗,Aout = -0.5dBFS,DSA = 0,1.8 GHz 匹配 |
| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||

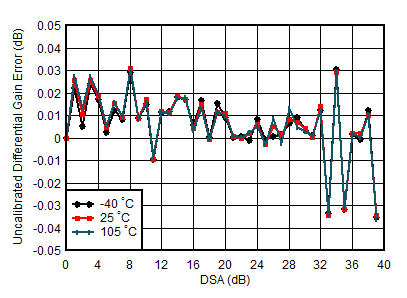

| 差分增益誤差 = POUT(DSA 設置 - 1)- POUT(DSA 設置)+ 1 |
| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||

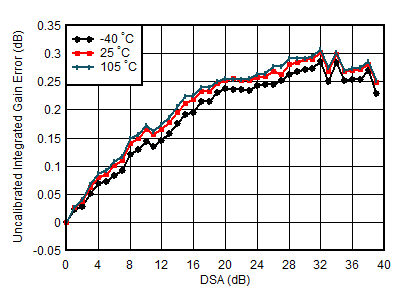

| 積分增益誤差 = POUT(DSA 設置)- POUT(DSA 設置 = 0)+(DSA 設置) |

| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||
| 差分增益誤差 = POUT(DSA 設置 - 1)- POUT(DSA 設置)+ 1 |

| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||

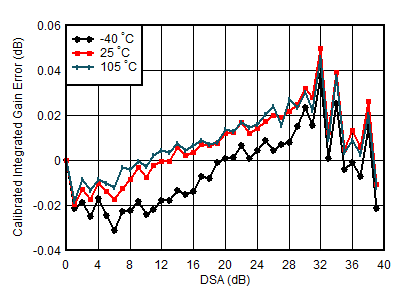

| 積分增益誤差 = POUT(DSA 設置)- POUT(DSA 設置 = 0)+(DSA 設置) |
| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||

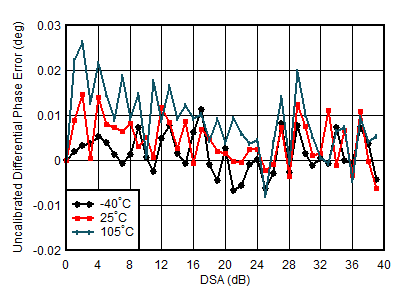

| 差分相位誤差 = PhaseOUT(DSA 設置-1)- PhaseOUT(DSA 設置) |
| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||

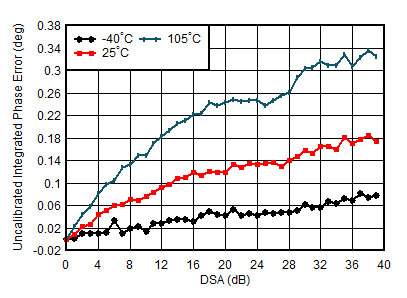

| 積分相位誤差 = Phase(DSA 設置)- Phase(DSA 設置 = 0) |

| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||

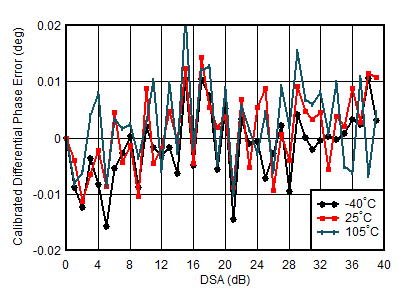

| 差分相位誤差 = PhaseOUT(DSA 設置-1)- PhaseOUT(DSA 設置) |

| fDAC = 5898.24MSPS,交錯模式,在 1.8GHz 條件下匹配,在 25°C 下,隨著 DSA 設置的變化,通道中位數改變 | ||

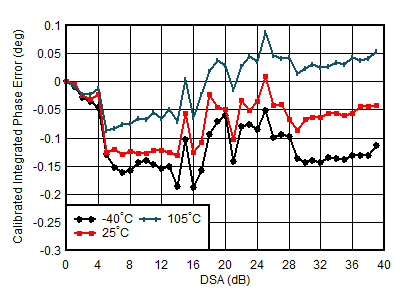

| 積分相位誤差 = Phase(DSA 設置)- Phase(DSA 設置 = 0) |
| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 條件下匹配,POUT = -13dBFS |
| fDAC = 11796.48MSPS,交錯模式,fCENTER = 1.8 GHz,在 1.8 GHz 條件下匹配,單音幅度為 -13dBFS |

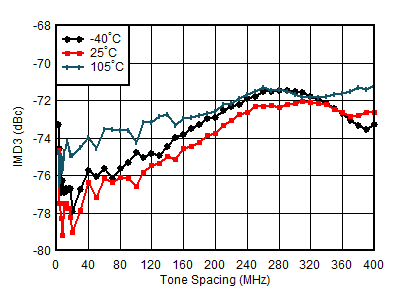

| fDAC = 11796.48MSPS,交錯模式,fCENTER = 1.8GHz,fSPACING = 20MHz,在 1.8GHz 條件下匹配 |

| TM1.1,POUT_RMS = -13dBFS |

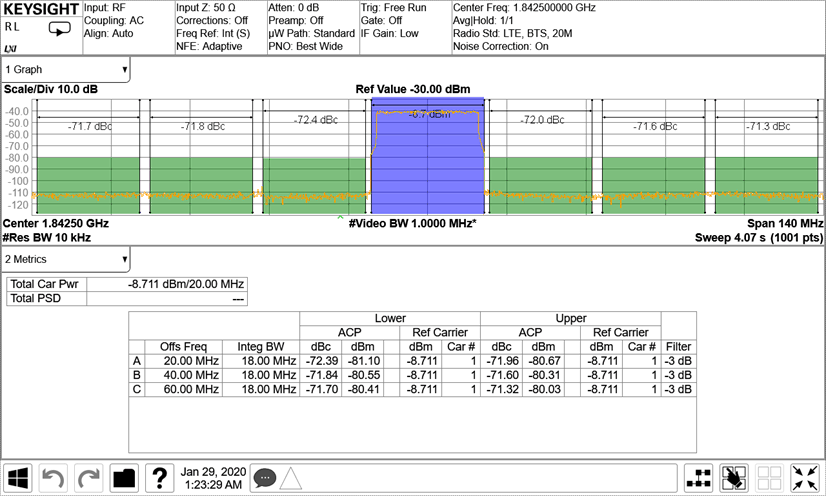

| 在 1.8GHz 條件下匹配,單載波 20MHz BW TM1.1 LTE |
| 在 1.8GHz 條件下匹配,單載波 20MHz BW TM1.1 LTE |
| 在 1.8GHz 條件下匹配,fDAC = 11.79648GSPS,交錯模式,標準化為諧波頻率下的輸出功率 |

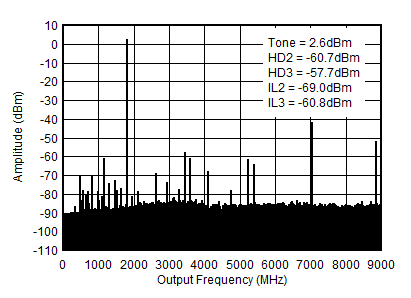

| fDAC = 8847.36MSPS,直接模式,1.8GHz 匹配,包括 PCB 和電纜損耗。ILn = fS/n ± fOUT,并且是由于與數字時鐘混合而導致此結果。 |

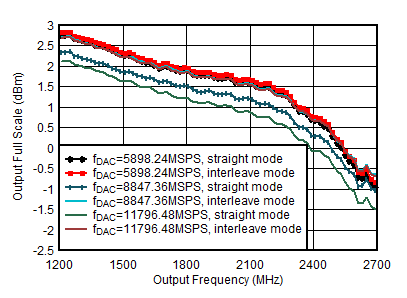

| Aout = -0.5dBFS,匹配 1.8GHz |
| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||

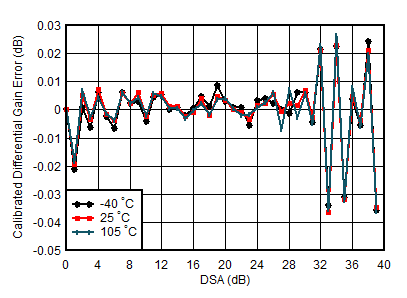

| 差分增益誤差 = POUT(DSA 設置 - 1)- POUT(DSA 設置)+ 1 |
| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||
| 積分增益誤差 = POUT(DSA 設置)- POUT(DSA 設置 = 0)+(DSA 設置) |

| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||
| 差分增益誤差 = POUT(DSA 設置 - 1)- POUT(DSA 設置)+ 1 |

| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||
| 積分增益誤差 = POUT(DSA 設置)- POUT(DSA 設置 = 0)+(DSA 設置) |
| fDAC = 8847.36MSPS,直接模式,在 2.6GHz 條件下匹配 | ||
| 差分相位誤差 = PhaseOUT(DSA 設置-1)- PhaseOUT(DSA 設置) | ||
| 任何 DSA 設置下都可能出現相位 DNL 峰值。 |
| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 下匹配 | ||
| 積分相位誤差 = Phase(DSA 設置)- Phase(DSA 設置 = 0) |

| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 條件下匹配,在 25°C 下,隨著 DSA 設置的變化,通道中位數改變 | ||
| 差分相位誤差 = PhaseOUT(DSA 設置-1)- PhaseOUT(DSA 設置) |

| fDAC = 5898.24MSPS,交錯模式,在 1.8 GHz 條件下匹配,在 25°C 下,隨著 DSA 設置的變化,通道中位數改變 | ||
| 積分相位誤差 = Phase(DSA 設置)- Phase(DSA 設置 = 0) |
| fDAC = 11796.48MSPS,交錯模式,fCENTER = 1.8 GHz,在 1.8 GHz 條件下匹配,單音幅度為 -13dBFS |

| fDAC = 11796.48MSPS,交錯模式,fCENTER = 1.8GHz,在 1.8GHz 條件下匹配,單音幅度為 -13dBFS,最差通道 |

| 在 2.6GHz 條件下匹配,單頻,fDAC = 11.79648GSPS,交錯模式,40MHz 偏移 |
| 在 1.8GHz 條件下匹配,單載波 20MHz BW TM1.1 LTE |
| 在 1.8GHz 條件下匹配,單載波 20MHz BW TM1.1 LTE |
| 在 1.8GHz 條件下匹配,fDAC = 11.79648GSPS,交錯模式,標準化為諧波頻率下的輸出功率 |

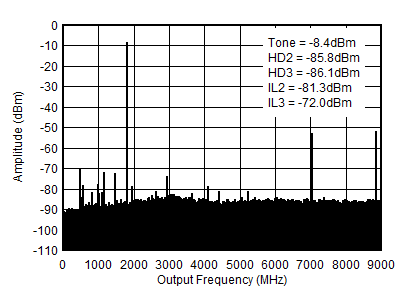

| fDAC = 8847.36MSPS,直接模式,1.8GHz 匹配,包括 PCB 和電纜損耗。ILn = fS/n ± fOUT,并且是由于與數字時鐘混合而導致此結果。 |

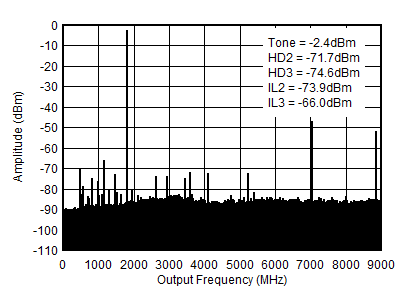

| fDAC = 8847.36MSPS,直接模式,1.8GHz 匹配,包括 PCB 和電纜損耗。ILn = fS/n ± fOUT,并且是由于與數字時鐘混合而導致此結果。 |
