ZHCSDY2C March 2015 – December 2023 AFE2256
PRODUCTION DATA
AFE2256 是一款 256 通道模擬前端 (AFE),旨在滿足基于平板檢測器 (FPD) 的數字 X 射線系統的要求。該器件包含 256 個集成器、1 個用于滿量程電荷電平選擇的可編程增益放大器 (PGA)、1 個帶有雙電源的相關雙采樣器和 256:4 模擬多路復用器。
該器件還具有四個 16 位逐次逼近寄存器 (SAR) 模數轉換器 (ADC)。來自 ADC 的串行數據采用低壓差分信令 (LVDS) 格式。
小睡和斷電模式能夠大幅降低功耗,在由電池供電的系統中極其實用。
申請完整數據表或其他設計資源:申請 AFE2256
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| AFE2256 | TDU(COF,320) | 38.00mm x 28.00mm |
| TDR(COF,325) | 48.35 mm × 21.5 mm | |
| TBN(COF,325) | 48.35 mm × 21.5 mm |

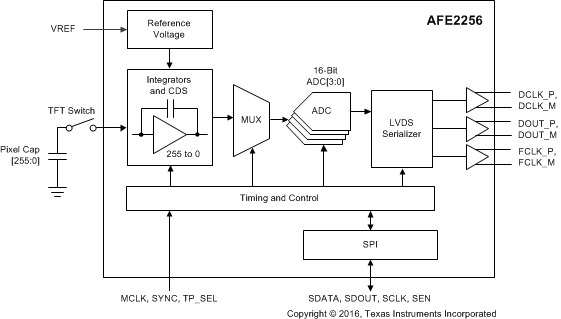

AFE2256 方框圖
