封裝信息

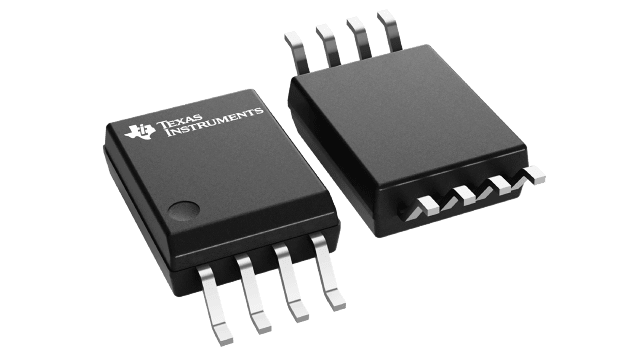

| 封裝 | 引腳 SOIC (DWV) | 8 |
| 工作溫度范圍 (°C) -40 to 125 |
| 包裝數量 | 包裝 1,000 | LARGE T&R |
UCC23514 的特性
- 具有光兼容輸入的 5.0kV RMS 單通道隔離式柵極驅動器
- 適用于光隔離式柵極驅動器的引腳對引腳普適版升級
- 可輸出 4.5A 峰值拉電流、5.3A 峰值灌電流
- 12V 至 33V 輸出驅動器電源電壓
- 軌到軌輸出
- 105ns（最大值）傳播延遲
- 25ns（最大值）器件間延遲匹配
- 35ns（最大值）脈寬失真度
- 150kV/µs（最小值）共模瞬態抗擾度 (CMTI)
- 隔離柵壽命大于 50 年
- 輸入級具有 13V 反極性電壓處理能力
- DWV 封裝，爬電距離為 8.5mm
- 運行結溫 T J：–40°C 至 +150°C
- 安全相關認證（計劃）：
- 符合 DIN V VDE V0884-11:2017-01 標準的 7000V PK 增強型隔離
- 符合 UL 1577 標準且長達 1 分鐘的 5.0kV RMS 隔離
- 符合 GB4943.1-2011標準 的 CQC 認證
UCC23514 的說明
UCC23514 是一款適用于 IGBT、MOSFET 和 SiC MOSFET 的光兼容單通道隔離式柵極驅動器，具有 4.5A 峰值拉電流和 5.3A 峰值灌電流以及 5.0kV RMS 增強型隔離額定值。33V 的高電源電壓范圍允許使用雙極電源來有效驅動 IGBT 和 SiC 功率 FET。UCC23514 可以驅動低側和高側電源 FET。與基于光耦合器的標準柵極驅動器相比，此器件的主要特性可顯著提高性能和可靠性，同時在原理圖和布局設計中保持引腳對引腳兼容性。性能亮點包括高共模瞬態抗擾度 (CMTI)、低傳播延遲和小脈寬失真。
嚴格的過程控制可實現較小的器件間偏移。輸入級是仿真二極管，這意味著與傳統的 LED 相比，具有長期可靠性和出色的老化特性。它采用 8 引腳表面貼裝 7.5mm x 5.85mm（典型值）SOIC 封裝，爬電距離和間隙 ≥ 8.5mm，來自材料組 I 的模壓化合物的相對漏電起痕指數 (CTI) > 600V。UCC23514 具有高性能和高可靠性，非常適合所有類型的電機驅動器、光伏逆變器、工業電源和電器。更高的工作溫度為傳統光耦合器原來無法支持的應用開辟了機會。
UCC23514V 選項可在單個終端上提供柵極驅動輸出。對于需要分離柵極驅動輸出的應用，UCC23514S 版本提供兩個單獨的輸出引腳 OUTH 和 OUTL。如果應用需要的 UVLO 以單獨 COM 引腳為基準，則適用于 UCC23514E 版本，它有助于實現雙極柵極驅動電源應用。UCC23514M 選項將晶體管的柵極連接到內部鉗位，以防止米勒電流造成假接通。
