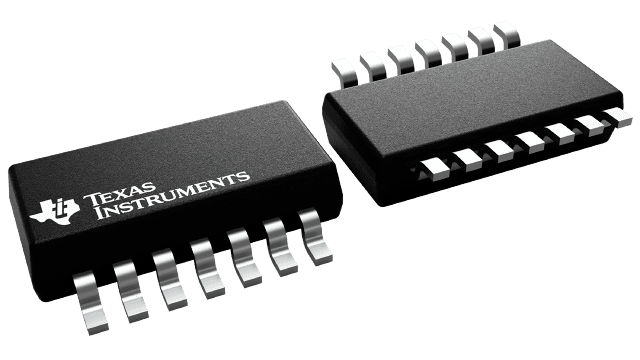

封裝信息
| 封裝 | 引腳 SOT-23-THN (DYY) | 14 |
| 工作溫度范圍 (°C) -40 to 125 |
| 包裝數量 | 包裝 3,000 | LARGE T&R |
TPS3760 的特性
- 提供功能安全
- 寬電源電壓范圍：2.7V 至 65V
- SENSE 和 RESET 引腳為 65V 等級
- 低靜態電流：1 µA（典型值）
- 靈活而廣泛的電壓閾值選項
- 2.7V 至 36V（最高精度 1.5%）
- 800 mV 選項（最高精度 1%）
- 內置遲滯 (V HYS)
- 百分比選項：2% 至 13%（階躍 1%）
- 固定選項：V TH < 8V = 0.5V、1V、1.5V、 2V、2.5V
- 可編程復位延時時間
- 10nF = 12.8ms、10µF = 12.8s
- 可編程感測延時時間
- 10nF = 1.28ms、10µF = 1.28s
- 手動復位 ( MR) 特性
- 輸出復位鎖存特性
- 輸出拓撲：開漏或推挽
TPS3760 的說明
TPS3760 是具有寬輸入范圍和低靜態電流的窗口監控器系列，用于快速檢測過壓 (OV) 或欠壓 (UV) 情況。 TPS3760 可以直接連接到各種工業應用中的 12V/24V 電源軌并對其進行監控，這些應用包括工廠自動化、電機驅動器、樓宇自動化等。SENSE 引腳上的內置遲滯特性有助于在監測電源電壓軌時防止出現錯誤的復位信號。
通過單獨的 VDD 和 SENSE 引腳，可實現高可靠性系統所需的冗余。SENSE 已從 VDD 去耦，可以監控高于和低于 VDD 的電壓。SENSE 引腳的高阻抗輸入支持使用可選的外部電阻器。通過 CTSx 和 CTRx 引腳，可以對 RESET 信號的上升沿和下降沿進行延遲調整。此外，CTSx 可忽略受監控電壓軌上產生的電壓干擾，從而充當去抖動器；CTRx 具有手動復位 ( MR) 的作用，可用于強制系統復位。
TPS3760 采用 4.1mm × 1.9mm 14 引腳 SOT 封裝。 TPS3760 工作溫度范圍為 –40°C 至 +125°C T A。
