封裝信息

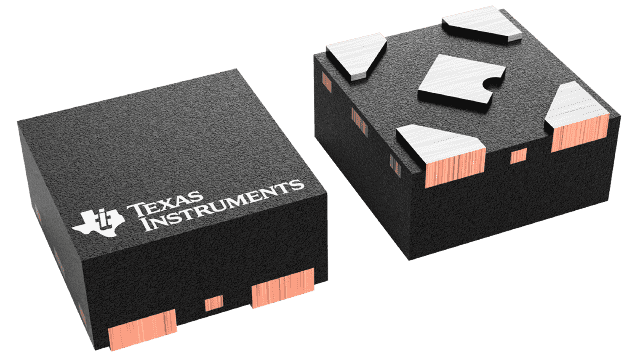

| 封裝 | 引腳 X2SON (DPW) | 5 |
| 工作溫度范圍 (°C) -40 to 125 |
| 包裝數量 | 包裝 3,000 | LARGE T&R |
TMP110 的特性
- 超小型無引線 X2SON-5 封裝
- 封裝尺寸：0.8mm × 0.8mm × 0.4mm
- 寬工作范圍
- V+ 工作范圍：1.14V 至 5.5V
- 溫度范圍：-40°C 至 125°C
- 精度在整個溫度范圍內保持不變
- –40°C 至 125°C 范圍內為 ±1.0°C（最大值）
- 12 位分辨率：0.0625°C (LSB)
- 靈活的數字接口
- 與 I2C 和 SMBus 兼容
- I3C 混合總線共存能力
- 引腳排列和軟件兼容型升級
- ±0.5°C → TMP112（X2SON 封裝）
- 低電源電流
- 55µA 有源電流（典型值）
- 0.15µA 關斷電流（典型值）
- 1Hz 頻率下的平均電流（典型值）為 3.2µA
- 軟件兼容，業界通用
- 提供兩 (2) 個引腳排列選項
- ALERT 引腳：TMP110D0、TMP110D1、TMP110D2、TMP110D3
- 地址引腳：TMP110D
TMP110 的說明
TMP110 是一款與 I2C 兼容的數字溫度傳感器，采用超小型 (0.64mm2) 5 引腳封裝。小尺寸和低高度封裝可優化體積受限的系統，對于此類系統，DSBGA 封裝可能不適用。與同等尺寸的 DSBGA 封裝不同，TMP110 提供第 5 個引腳，該引腳可用作地址引腳或 ALERT 引腳，從而實現靈活的傳感器數量擴展或關鍵熱事件監測。
TMP110 在整個溫度范圍內具有 ±1.0°C 的精度，它還包含一款具有 0.0625°C 溫度分辨率的片上 12 位模數轉換器 (ADC)。
TMP110 設計用于在低至 1.14V 的電源電壓范圍內運行，其平均和關斷電流分別低至 3.2µA (1Hz) 和 0.15µA，可實現按需溫度轉換并充分延長電池壽命。該電源電壓還可升至高達 5.5V，適用于各種工業應用。
