ZHCSCU6A June 2014 – September 2014 ULN2003B
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
-
7 Specifications
- 7.1 Absolute Maximum Ratings
- 7.2 Handling Ratings
- 7.3 Recommended Operating Conditions
- 7.4 Thermal Information
- 7.5 Electrical Characteristics, TA = 25°C
- 7.6 Electrical Characteristics, TA = -40°C to 105°C
- 7.7 Switching Characteristics, TA = 25°C
- 7.8 Switching Characteristics, TA = -40°C to 105°C
- 7.9 Typical Characteristics
- 7.10 Thermal Information
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
1 特性
- 輸出泄漏電流 (ICEX) 超過 ULN2003A 的四倍
- 500mA 額定集電極電流（單路輸出）
- 高壓輸出 50V
- 鉗位二極管輸出
- 可兼容各類邏輯的輸入
- 繼電器驅動器應用
2 應用
- 繼電器驅動器
- 錘式驅動器
- 燈驅動器
- 顯示屏驅動器（LED 和氣體放電元件）
- 線路驅動器
- 邏輯緩沖器
3 說明
ULN2003B 是一款高電壓、高電流達靈頓晶體管陣列。 這個器件包含 7 個高壓輸出型 NPN 達靈頓晶體管對，這些晶體管具有針對電感負載開關的共陰極鉗位二極管。 單個達靈頓對的集電極電流額定值為 500mA。 將達靈頓對并聯可以提供更高的電流。
ULN2003B 的每個達靈頓對具有一個 2.7kΩ 基極串聯電阻器，可直接用于晶體管邏輯 (TTL) 或互補金屬氧化物半導體 (CMOS) 器件。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ULN2003B | PDIP (16) | 19.30mm x 6.35mm |
| SOIC (16) | 9.90mm x 3.91mm | |
| TSSOP (16) | 5.00mm x 4.40mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

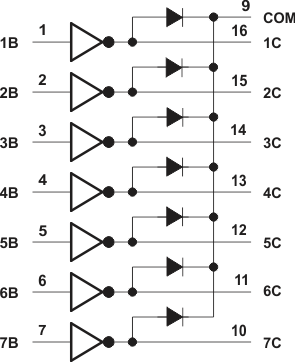

4 簡化電路原理圖
