1 特性
- 低成本柵極驅動器器件提供 NPN 和 PNP 離散解決方案的高品質替代產品
- 4A 峰值拉電流和 8A 峰值灌電流非對稱驅動
- 強勁的灌電流提供增強的抗米勒接通效應性能
- UCC27511 內部采用分離輸出配置（便于單獨調整接通和關斷速度），節省了一個二極管
- 短暫傳播延遲（典型值 13ns）
- 短暫上升和下降時間（典型值分別為 9ns 和 7ns）
- 4.5V 至 18V 單電源范圍
- VDD 欠壓閉鎖 (UVLO) 期間輸出保持低電平（確保加電和斷電時無毛刺脈沖運行）
- 晶體管邏輯 (TTL) 和互補金屬氧化物半導體 (CMOS) 兼容輸入邏輯閾值（與電源電壓無關）
- 針對高抗擾度的滯后邏輯閾值
- 雙輸入設計（可選擇反相（IN- 引腳）或非反相（IN+ 引腳）驅動器配置）
- 未使用的輸入引腳可用于使能或禁用功能
- 當輸入引腳懸空時，輸出保持在低電平
- 輸入引腳絕對最大電壓電平不受 VDD 引腳偏置電源電壓的限制
- -40°C 至 140°C 的運行溫度范圍
- 6 引腳 DBV (SOT-23) 和 6 引腳 DRS（3mm x
3mm 帶有外露散熱焊盤的晶圓級小外形無引線 (WSON)）封裝選項
2 應用
- 開關模式電源
- DC-DC 轉換器
- 用于數字電源控制器的伴隨柵極驅動器器件
- 太陽能、電機控制、不間斷電源 (UPS)
- 用于新上市的寬帶隙電源器件（例如 GaN）的柵極驅動器
3 說明
UCC27511 和 UCC27512 單通道高速低側柵極驅動器器件可有效驅動金屬氧化物半導體場效應晶體管 (MOSFET) 和絕緣柵雙極型晶體管 (IGBT) 電源開關。UCC27511 和 UCC27512 采用的設計方案可最大程度減少擊穿電流，從而為電容負載提供較高的峰值拉/灌電流脈沖，同時提供軌到軌驅動能力以及超短的傳播延遲（典型值為 13ns）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC27511 | SOT-23 (6) | 2.90mm x 1.60mm |
| UCC27512 | WSON (6) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

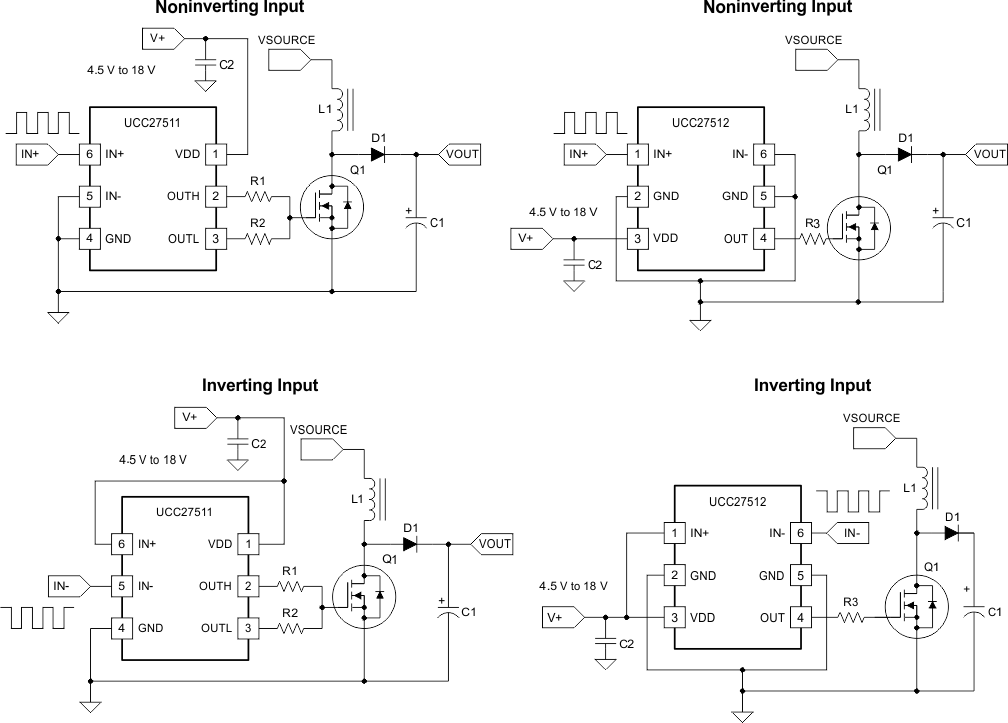

典型應用圖
