ZHCSEZ3C May 2016 – May 2016 TRS3122E
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Characteristics
- 6.5 Power and Status Electrical Characteristics
- 6.6 Driver Electrical Characteristics
- 6.7 Receiver Electrical Characteristics
- 6.8 Driver Switching Characteristics
- 6.9 Receiver Switching Characteristics
- 6.10 Power and Status Switching Characteristics
- 6.11 Typical Characteristics
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
- 擴展 VCC 工作節點：1.8V、3.3V 或 5.0V
- 獨特的三倍頻器電荷泵架構，與 3.3V 和 5V 電源保持兼容的同時實現低至 1.8V 的 VCC
- 集成電平轉換功能，連接低電壓 MCU 時無需使用外部電源或附加電平轉換器
- RIN 輸入和 DOUT 輸出端的增強型 ESD 保護
- ±15kV IEC 61000-4-2 氣隙放電
- ±8kV IEC 61000-4-2 接觸放電
- ±15kV 人體放電模式
- 數據速率指定為 1000Kbps
- 自動斷電增強特性
- 關斷電源電流低至 0.5μA
- 滿足甚至超過 RS-232 接口的兼容性要求
- 對于 2.5V 單電源 應用，可以考慮選用 TRS3318E 作為優化解決方案
3 說明
TRS3122E 是一款具有雙驅動器、雙接收器的 RS-232 接口器件，配有分離電源引腳以支持混合電壓運行。使用 IEC 61000-4-2 氣隙放電方法，IEC 61000-4-2 接觸放電方法和人體放電模型分別保護全部 RS-232 輸入和輸出不受 ±15kV、±8kV 和 ±15kV 電壓的影響。
電荷泵需要使用 5 個 0.1μF 小電容，以便器件能夠在低至 1.8V 的電源供電下運行。TRS3122E 能夠以高達 1000kbps 的數據速率運行，同時保持與 RS-232 相兼容的輸出水平。
TRS3122E 具有一個獨特的 VL 引腳，可實現在混合邏輯電壓系統內運行。可通過 VL 引腳設定驅動器輸入 (DIN) 和接收器輸出 (ROUT) 邏輯電平。當連接低電壓微控制器或通用異步收發器 (UART) 時，不再需要使用附加電壓電平轉換器。
該器件具備“自動省電增強”(Auto Powerdown Plus) 功能，如果連續 30 秒未收發任何數據，則自動進入低功耗模式。該功能使得該器件備受電池供電類應用或其他功率敏感型應用 的青睞。
器件信息(1)
| 器件型號 | 封裝（引腳） | 封裝尺寸（標稱值） |
|---|---|---|
| TRS3122ERGER | RGE (24) | 4.00mm x 4.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

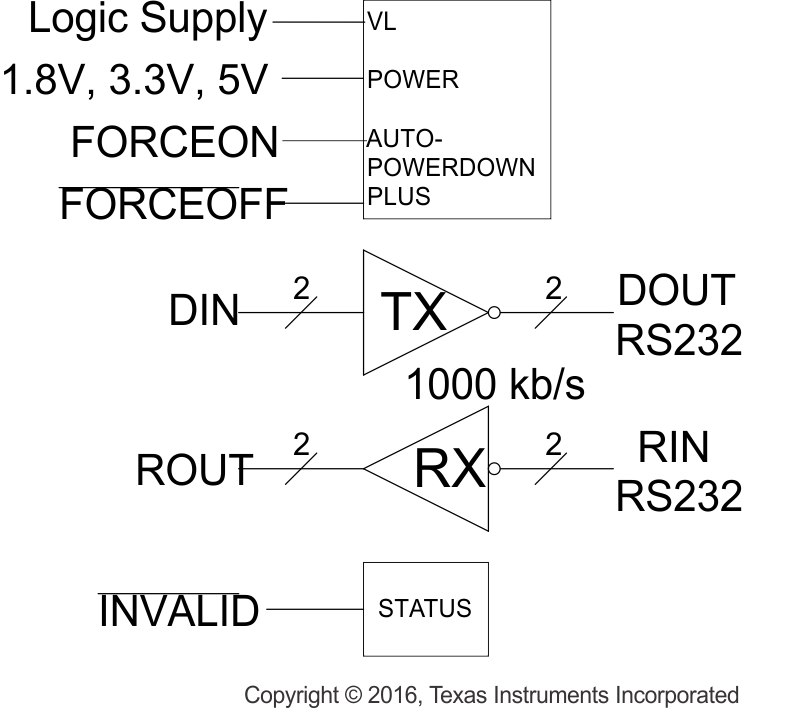

功能圖
