ZHCS599B December 2011 – August 2015 TPS7A8101
PRODUCTION DATA.
1 特性
2 應用范圍
- 電信基礎設施
- 音頻
- 高速接口 (I/F)（鎖相環 (PLL) 和壓控振蕩器 (VCO)）
3 說明
TPS7A8101是一款低壓差線性穩壓器(LDO)，此穩壓器可在噪音情況下可提供出色的性能以及輸出端的電源抑制比(PSRR)。這個LDO使用一個先進的雙極CMOS(BiCMOS)工藝和一個功率場效應晶體管(PMOSFET)無源器件來實現極低噪音，優良的瞬態響應，和出色的PSRR性能。
TPS7A8101 器件與 4.7μF 陶瓷輸出電容搭配工作時可保持穩定，并且使用了一個精密電壓基準和反饋環路，從而在所有負載、線路、過程和溫度變化范圍內至少實現 3% 的精度。
該器件的額定溫度范圍為 TJ = –40°C 至 125°C，采用帶有散熱焊盤的 3mm × 3mm、小外形尺寸無引線 (SON)-8 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A8101 | SON (8) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

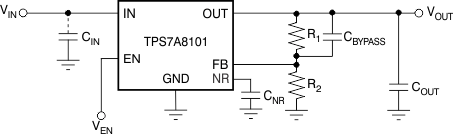

典型應用電路
