ZHCSDG2 March 2015 TPS65632
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3 Feature Description
- 8.4 Device Functional Modes
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RTE|16
散熱焊盤機械數據 (封裝 | 引腳)
- RTE|16
訂購信息
1 特性
- 2.9V 至 4.5V 輸入電壓范圍
- 升壓轉換器 1 (VPOS)
- 4.6V 輸出電壓
- 0.5% 精度（25°C 至 85°C）
- 專用輸出感測引腳
- 300mA 輸出電流
- 反向降壓-升壓轉換器 (VNEG)
- –1.5V 至 5.4V 可編程輸出電壓
- –4V 默認輸出電壓
- 300mA 輸出電流
- 升壓轉換器 2 (AVDD)
- 5.8V 或 7.7V 輸出電壓
- 30mA 輸出電流
- 出色的線路瞬態穩壓
- 短路保護功能
- 熱關斷
- 3mm × 3mm 16 引腳超薄型四方扁平無引線 (WQFN) 封裝
2 應用范圍
AMOLED 顯示屏
3 說明
TPS65632 設計用于驅動需要 3 個電源軌（VPOS、VNEG 和 AVDD）的有源矩陣有機發光二極管 (AMOLED) 顯示屏。 該器件分別為 VPOS、VNEG 和 AVDD 集成了升壓轉換器、反向降壓-升壓轉換器以及升壓轉換器，這些轉換器均適用于電池供電產品。 數字控制引腳 (CTRL) 允許用數字步長設定負輸出電壓。 TPS65632 采用全新技術，可提供出色的線路與負載調節性能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65632 | WQFN (16) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

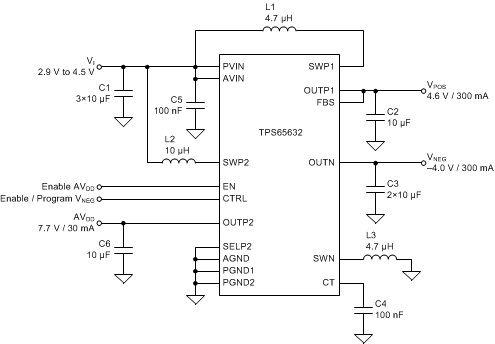

4 簡化電路原理圖

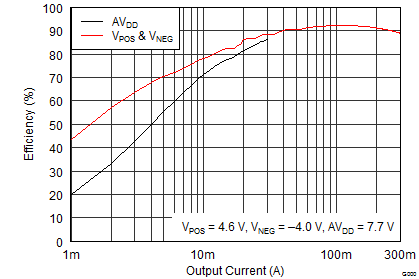

效率與輸出電流間的關系
