1 特性
- 符合汽車應用 要求
- 具有符合 AEC-Q100 的下列結果：
- 器件溫度 1 級：-40°C 至 +125°C 的環境運行溫度范圍
- 器件 HBM ESD 分類等級 2
- 器件組件充電模式 (CDM) ESD 分類等級 C4B
- 一個高輸入電壓降壓 DC/DC 轉換器
- 輸入范圍：3.6V 到 36V
- 250mΩ 高側 MOSFET
- 最大負載電流為 3.2A，輸出的可調節范圍為 1.1V 到 20V
- 可調開關頻率范圍為 100kHz 至 2.5MHz
- 同步至外部時鐘
- 利用脈沖跳躍 Eco-mode™ 控制方案在輕負載條件下實現了高效率
- 140µA 最大靜態工作電流
- 一個低壓降 (LDO) 穩壓器
- 為兩個穩壓器提供過流保護
- 過熱保護
- 14 引腳帶散熱片的薄型小尺寸 (HTSSOP) 封裝，此封裝具有 PowerPAD™集成電路封裝
2 應用
- 汽車信息娛樂和儀表板
- 高級駕駛員輔助系統 (ADAS)
- 汽車遠程信息處理，緊急呼叫
3 說明
TPS65320C-Q1 器件結合了一個高輸入電壓 DC-DC 降壓轉換器（也稱降壓穩壓器，其開關模式頻率可調節范圍為 100kHz 到 2.5MHz）和一個高輸入電壓 280mA 低壓降 (LDO) 穩壓器。降壓穩壓器的輸入范圍為 3.6V 到 36V，LDO 穩壓器的輸入范圍為 3V 到
20 V。該降壓穩壓器集成一個高側 MOSFET。LDO 穩壓器 具有 一個空載條件下典型值為 45μA 的低輸入電流，同時集成一個 MOSFET，帶有低電平有效推挽復位輸出引腳。 處于工作狀態時，LDO 穩壓器的輸入電源自動拉取降壓穩壓器的輸出。 TPS65320C-Q1 的低壓跟蹤特性可在冷啟動條件下跟蹤輸入電源。
降壓穩壓器根據系統需求提供靈活設計。外部回路補償電路可優化轉換器響應，從而達到合適的工作條件。低紋波脈沖跳躍模式將無負載輸入電源電流降至不超過 140μA。
此器件內置保護 特性， 例如軟啟動、限流和熱感應并在功耗超量的情況下關斷。另外，該器件具有內部欠壓鎖定 (UVLO) 功能，可在電源電壓過低的情況下關閉。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65320C-Q1 | HTSSOP (14) | 5.00mm x 4.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

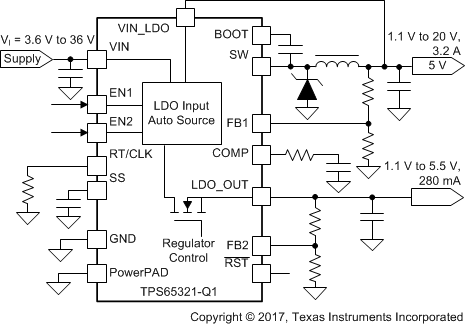

典型應用電路原理圖

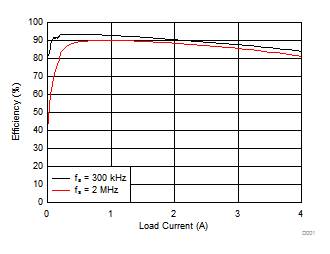

降壓效率與輸出電流間的關系
