1 特性
2 應用范圍
- 負載點 (POL) 電源模塊
- 面向電信和聯網應用的高密度 DC-DC 轉換器
3 說明
TPS56221 器件是一款高效的大電流同步降壓轉換器，可由 4.5V 至 14V 范圍內的電源供電運行。當負載電流高達 25A 時，該器件可產生低至 0.6V 的輸出電壓。集成的 NexFET™ 功率 MOSFET 尺寸小且易于使用。
該器件可通過電壓前饋補償實施電壓模式控制，能夠在輸入電壓變化時立即做出響應。
TPS56221 采用 22 引腳散熱增強型 PQFN (DQP) PowerPAD 封裝。
該器件支持高度的設計靈活性，可提供各種用戶可編程功能，其中包括軟啟動、過流保護 (OCP) 電平以及環路補償。 OCP 電平可通過 ILIM 引腳與電路接地之間連接的單個外部電阻進行編程。 在初始上電排序過程中，該器件會進入校準周期，測量 ILIM 引腳電壓，并設置內部 OCP 電壓。 在工作期間，器件可在通電時通過將可編程 OCP 電壓與低側 FET 兩端的壓降進行比較來判斷是否為過流狀況。 之后，器件會進入關斷／重啟周期，直到故障消除為止。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS56221 | LSON-CLIP (22) | 6.00mm × 5.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

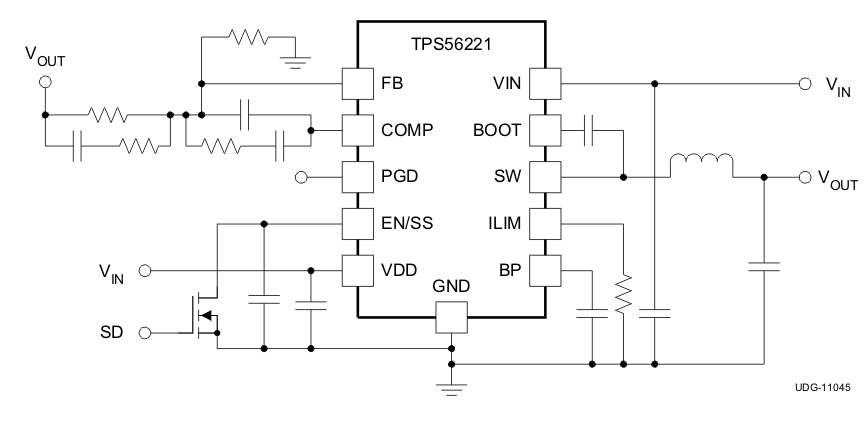

簡化應用電路原理圖
