ZHCSBL8C September 2013 – February 2016 TPS560200
PRODUCTION DATA.
1 特性
2 應用
- 機頂盒
- 調制解調器
- DTB
- ASDL
3 說明
TPS560200 是一款集成 MOSFET 的 17V、500mA、低 Iq 自適應導通時間 D-CAP2 模式同步單片降壓轉換器，采用簡單易用的 5 引腳 SOT-23 封裝。
TPS560200 有助于系統設計人員通過具備成本效益、所用組件較少并且待機電流較低的解決方案完成各種終端設備的電源總線調節器集。器件主控制回路采用 D-CAP2 模式控制，無需外部補償元件即可實現快速瞬態響應。自適應導通時間控制支持器件在高負載條件下的 PWM 模式與輕負載條件下的高級 Eco-mode 工作模式之間實現無縫切換。
TPS560200 的專有電路還可使其適應低等效串聯電阻 (ESR) 輸出電容（如導電性聚合物鉭固體電解電容 (POSCAP) 和導電性聚合物鋁電解電容 (SP-CAP)）以及超低 ESR 陶瓷電容。該器件由 4.5V 至 17V 范圍內的輸入電壓供電。輸出電壓可在 0.8 V 至 6.5V 范圍內進行編程。該器件還 具有 2ms 固定軟啟動時間。該器件采用 5 引腳 SOT-23 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS560200 | SOT (5) | 2.90mm × 1.60mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

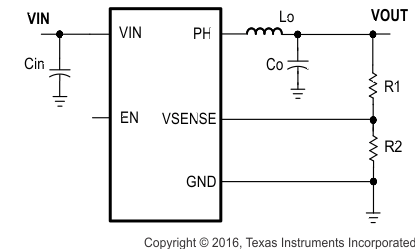

簡化電路原理圖
