ZHCSDS9 April 2015 TPS3779 , TPS3780
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power-Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DRY|6
訂購信息
1 特性
- 采用小型封裝的雙通道檢測器
- 高精度閾值和滯后：1.0%
- 低靜態電流：2µA（典型值）
- 可調節檢測電壓：最低至 1.2V
- 多個滯后選項：
- 0.5%、1%、5% 和 10%
- 溫度范圍：–40°C 至 125°C
- 推挽 (TPS3779) 和開漏 (TPS3780) 輸出選項
- 提供 µSON 和 SOT23 封裝
2 應用
- 數字信號處理器 (DSP)、微控制器和微處理器應用
- 便攜式醫療設備
- 樓宇自動化
- 機頂盒
- 固態硬盤
- 筆記本和臺式計算機
- 便攜式和電池供電類產品
- 電源排序應用
3 說明
TPS3779 和 TPS3780 屬于高精度雙通道電壓檢測器系列，同時擁有低功耗和小解決方案尺寸兩大優勢。 SENSE1 和 SENSE2 輸入包含滯后特性，可抑制短小毛刺脈沖，從而確保輸出操作穩定而無錯誤觸發。 此系列產品提供 0.5%，1%，5% 或 10% 的不同出廠設定滯后選項。
TPS3779 和 TPS3780 具有可通過一個外部電阻分壓器配置的可調感測 (SENSE) 輸入。 當 SENSE1 和 SENSE2 輸入上的電壓低于下降閾值時，OUT1 和 OUT2 被分別驅動為低電平。 當 SENSE1 和 SENSE2 上升到高于上升閾值時，OUT1 和 OUT2 分別變?yōu)楦唠娖健?/p>
該器件具有 2µA（典型值）
的超低靜態電流，并且提供了一套精確且節省空間的電壓檢測解決方案，非常適合低功耗系統監視和便攜式應用。 TPS3779 和 TPS3780 的工作電壓范圍為 1.5V 至 6.5V，工作溫度范圍為 –40°C 至 125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS37xx | µSON (6) | 1.45mm x 1.00mm |
| SOT23 (6) | 2.92mm × 1.30mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

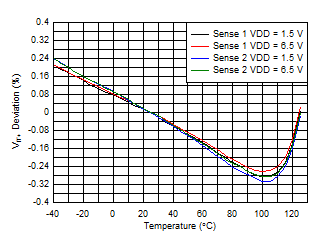

感測閾值 (VIT+) 偏差與溫度間的關系

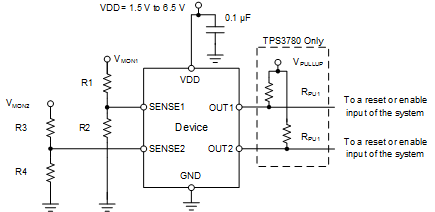

典型電路原理圖
