ZHCSDG1 March 2015 TPS25200-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
1 特性
- 符合汽車應用要求
- 具有符合 AEC-Q100 的下列結果：
- 器件人體模型 (HBM) 分類等級 2
- 器件充電器件模型 (CDM) 分類等級 C5
- 2.5V 至 6.5V 工作電壓
- 20V 持續 VIN（絕對最大值）
- 7.6V 輸入過壓關斷
- 5.25V 至 5.55V 固定過壓鉗位
- 0.6μs 過壓鎖定響應
- 3.5μs 短路響應
- 67mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 精確的電流限制設置（包含電阻）：2.5A（最小值）與 2.9A（最大值）；2.1A（最小值）與 2.5A（最大值）
- 2.7A 電流下的電流限制精度為 ±6.3%
- 禁用時，反向電流阻斷
- 內置軟啟動
- 與 TPS2553 引腳到引腳兼容
2 應用范圍
- 汽車 USB 端口保護
- USB 電源開關
- USB 受控設備
3 說明
TPS25200-Q1 器件是一款具有精確電流限制和過壓鉗位的 5V 電子熔絲。 此器件在過壓和過壓事件發生時為負載和電源提供強健保護。
TPS25200-Q1 是一款智能保護型負載開關，可耐受 20V 的 VIN 電壓。當 IN 引腳上施加錯誤電壓時，輸出會鉗位在 5.4V 電壓，從而保護負載。 當 IN 引腳上的電壓超過 7.6V 時，器件會與負載斷開連接，從而避免損壞器件和/或負載。
TPS25200-Q1 具有一個內部 67mΩ 電源開關，并且用于在多種異常情況下保護電源、器件和負載。 此器件提供高達 2.4A 的持續負載電流。 通過一個接地電阻，可在 85mA 至 2.7A 范圍內對限流值進行設置。 當發生過載時，輸出電流會被限制在由 RILIM 電阻設置的電流值上。 如果出現持續過載，此器件最終將進入熱關斷模式，以防止對 TPS25200-Q1 器件造成損壞。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS25200-Q1 | WSON (6) | 2.00mm x 2.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

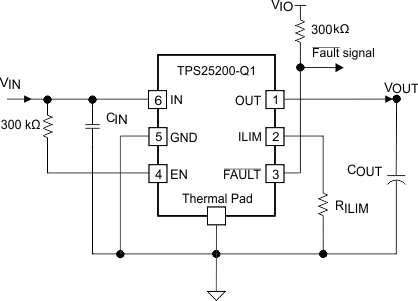

4 簡化電路原理圖

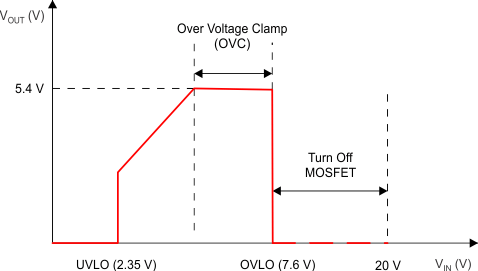

VOUT 與 VIN 之間的關系
