ZHCSCF2B July 2013 – April 2014 TPD4E110
PRODUCTION DATA.
2 應用范圍
- USB 3.0
- HDMI 2.0
- 低壓差分信令 (LVDS)
- DisplayPort
- PCI Express 接口
- eSata 接口
3 說明
TPD4E110 是一款具有超低電容值的單向靜電放電 (ESD) 保護器件。 此器件由一個中央 ESD 鉗位組成，并且在每個通道中特有兩個隱藏的二極管，以減少電容負載。 每條通道額定 ESD 沖擊消散值高于 IEC61000-4-2 4 級國際標準中規定的最高水平。 TPD4E110 的超低負載電容值使得此器件非常適合于保護高速信號引腳。
器件信息
| 訂貨編號 | 封裝 | 封裝尺寸 |
|---|---|---|
| TPD4E110DPW | X2SON (4) | 0.8mm x 0.8mm |

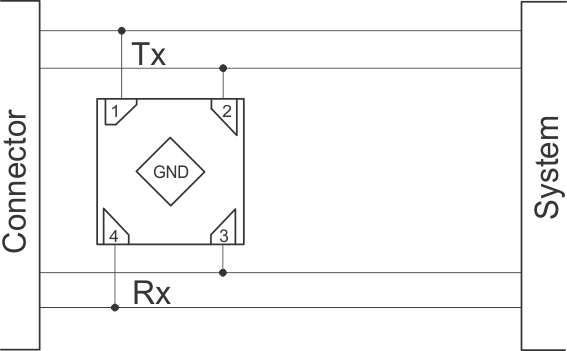

電路保護系統

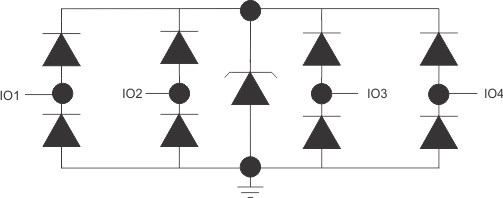

4 簡化電路原理圖

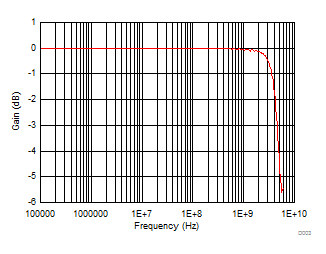

插入損耗
