1 特性
- 符合 HDMI 兼容性測試，無需任何外部組件
- IEC 61000-4-2 靜電放電 (ESD) 保護
- ±8kV 接觸放電
- 支持高清多媒體接口 (HDMI) 1.4 數據速率
- 與 D 類和 C 類引腳映射相匹配
- 采用超低差分電容匹配 (0.05pF) 為四個差分對提供 8 通道 ESD 保護
- HDMI 5V_OUT 引腳上具有 55mA 電流限制的片上負載開關
- 自動方向感應 I2C 電平轉換器，采用單觸發電路驅動長 HDMI 電纜（750pF 負載）
- HDMI 連接器側端口具有反向驅動保護
- 遵照 HDMI 規范集成上拉和下拉電阻
- 采用節約空間的 24 引腳 RKT 封裝和 24 引腳 TSSOP 封裝
2 應用范圍
- 手機
- 電子書
- 便攜式媒體播放器
- 機頂盒
3 說明
TPD12S016 是一款單芯片高清多媒體接口 (HDMI) 器件，具有自動方向感應 I2C 電壓電平轉換緩沖器、負載開關和集成式低電容高速靜電放電 (ESD) 瞬態電壓抑制 (TVS) 保護二極管。通過 55mA 限流 5V 輸出 (5V_OUT) 為 HDMI 電力線供電。5V_OUT 和熱插拔檢測 (HPD) 電路的控制與 LS_OE 控制信號無關，其通過 CT_HPD 引腳進行控制，使得在啟用 HDMI 鏈路前即可激活檢測方案（5V_OUT 和 HPD）。SDA、SCL 和 CEC 線路上拉到 A 側的 VCCA。在 B 側，CEC_B 引腳上拉到內部 3.3V 電源軌，SCL_B 和 SDA_B 均上拉到 5V 電源軌 (5V_OUT)。SCL 和 SDA 引腳滿足 I2C 規范，可驅動高達 750pF 電容負載，超出了 HDMI 1.4 規范。HPD_B 端口配有毛刺脈沖濾波器，可在插入 HDMI 連接器時避免由插座跳起引起的錯誤檢測。TPD12S016 的 5V_OUT 引腳具有反向電流阻斷功能。系統斷電時，SCL_B、SDA_B 和 CEC_B 引腳也具有反向電流阻斷功能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD12S016 | QFN (24) | 4.00mm x 2.00mm |
| TSSOP (24) | 7.80mm × 6.40mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

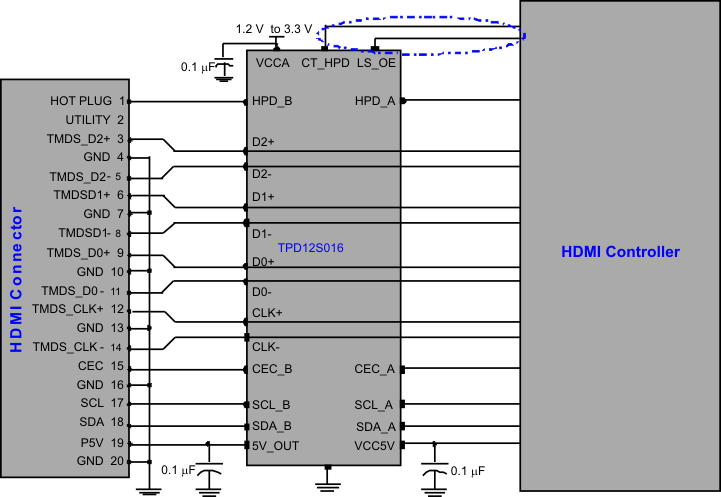

簡化電路原理圖
