ZHCSGP8 September 2017 TLV742P
PRODUCTION DATA.
1 特性
- 輸入電壓范圍：2V 至 5.5V
- 可提供 0.85V 至 5V 范圍（以 50mV 為增量）內的固定輸出電壓組合(1)
- 典型精度為 0.5%
- 高 PSRR：
- 1MHz 時為 55dB
- 啟用時的 IQ：25µA
- 禁用時的 IQ：1µA
- 有源輸出放電
- 熱關斷保護和過流保護
- 封裝：
- 1mm × 1mm DQN (X2SON)
2 應用
- 銷售終端
- 攝像頭和機器視覺模塊
- 游戲和玩具
- 樓宇自動化和視頻監控
- 電視和機頂盒
3 說明
TLV742P 系列低壓降線性穩壓器 (LDO) 經過優化，能夠通過支持寬輸出電壓范圍提供出色的性能。這些 LDO 可將單節鋰離子電池的輸入至輸出電壓直接調節為低至 0.85V。如果此器件用于對直流/直流轉換器輸出進行后期調節，則其在 1MHz 下的 55dB 高 PSRR 可抑制紋波，從而提供低噪聲且良好調節的穩定 VOUT。
TLV742P 具備有源輸出放電特性，有助于在系統處于禁用狀態、待機模式或睡眠模式時確保輸出保持低電平。此外，該器件的過流保護功能可在輸出短路的情況下保護器件，并且其熱關斷功能可防止過熱。
TLV742P 系列穩壓器采用 1mm × 1mm X2SON 封裝，因此可最大限度減少 PCB 面積。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV742P | X2SON (4) | 1.00mm x 1.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

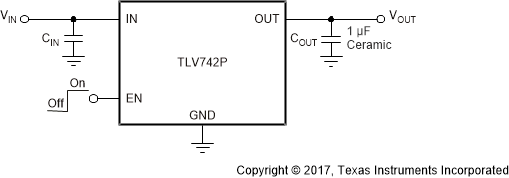

典型應用電路
