ZHCSFX0B November 2016 – August 2017 TLV2316-Q1 , TLV316-Q1 , TLV4316-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
- 符合汽車應用 要求
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
- 器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 3A
- 帶電器件模型 (CDM) ESD 分類等級 C5
- 單位增益帶寬：10MHz
- 低 IQ：每通道 400µA
- 出色的功率帶寬比
- 在溫度和電源電壓范圍內保持穩定的 IQ
- 寬電源電壓范圍：1.8V 至 5.5V
- 低噪聲：1kHz 時為 12nV/√Hz
- 低輸入偏置電流：±10pA
- 偏移電壓：±0.75mV
- 單位增益穩定
- 內部射頻干擾 (RFI) 和電磁干擾 (EMI) 濾波器
- 通道數量：
- TLV316-Q1：1
- TLV2316-Q1：2
- TLV4316-Q1：4
- 擴展溫度范圍：-40°C 至 +125°C
2 應用
- 汽車 應用:
- 高級駕駛員輔助系統 (ADAS)
- 車身電子裝置和照明
- 電流感測
- 電池管理系統
3 說明
TLV316-Q1（單路）、TLV2316-Q1（雙路）和 TLV4316-Q1（四路）器件構成了低功耗通用運算放大器系列。該器件系列將軌至軌 輸入和輸出擺幅、低靜態電流（每通道的典型值為 400µA）等特性與 10MHz 的較寬帶寬和超低噪聲（1kHz 時為 12nV/√Hz）相結合，因此適用于要求兼具快速特性與良好功率比的電路。低輸入偏置電流支持在 源阻抗高達兆歐級的 的應用。TLVx316-Q1 的低輸入偏置電流產生的電流噪聲極低，該器件系列因此備受高阻抗傳感器接口的青睞。
TLVx316-Q1 采用穩健耐用的設計，方便電路設計人員使用。該器件具有單位增益穩定的集成 RFI 和 EMI 抑制濾波器，在過驅條件下不會出現反相，并且具有高靜電放電 (ESD) 保護 (4kV HBM)。
此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作。產品組合中最新補充的這款低壓 CMOS 運算放大器與 TLVx313-Q1 和 TLVx314-Q1 系列相結合，為用戶提供了廣泛的帶寬、噪聲和功率選項，可以滿足各種應用的 需求提供了靈活性和便利性。
中的 SC70 (5)、SOIC (8) 和 SOIC (14) 封裝
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV316-Q1 | SOT-23 (5) | 1.60mm x 2.90mm |
| TLV2316-Q1 | VSSOP (8) | 3.00mm × 3.00mm |
| TLV4316-Q1 | TSSOP (14) | 4.40mm × 5.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

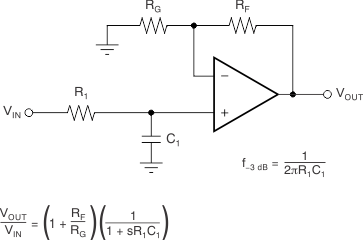

單極低通濾波器
10MHz 帶寬下的低電源電流（400µA/通道）
