ZHCSBX7D December 2013 – June 2015 TLV1701 , TLV1702 , TLV1704
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Applications and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 應用范圍
- 過壓和欠壓檢測器

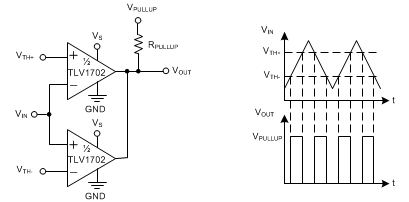

- 窗口比較器
- 過流檢測器
- 零交叉檢測器
- 針對以下應用的系統監控：
- 電源
- 白色家電
- 工業傳感器
- 汽車
- 醫療
3 說明

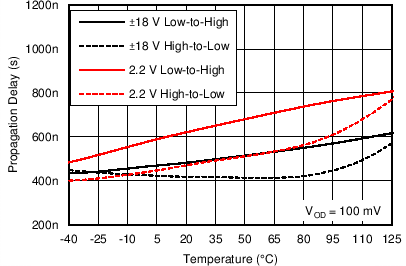

TLV170x 系列器件提供寬電源范圍、軌到軌輸入、低靜態電流和低傳播延遲。 所有這些特性均符合行業標準，采用極小封裝，借此，這些器件得以成為目前市場上可提供的最佳通用比較器。
集電極開路輸出具有能夠?qū)⑤敵隼寥我怆妷很墸ㄗ畲罂筛叱鲐?fù)電源 +36V）的優勢，且不受 TLV170x 電源電壓影響。
這些器件均可提供單通道 (TLV1701)、雙通道 (TLV1702) 和四通道 (TLV1704) 三種版本。 低輸入偏移電壓、低輸入偏置電流、低電源電流和開集配置使得 TLV170x 系列能夠靈活處理從簡單電壓檢測到驅動單個繼電器的大多數應用。
所有器件的額定工作溫度均在擴展的工業溫度范圍 –40°C 到 +125°C 內。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV1701 | SOT553 (5) | 1.20mm × 1.60mm |
| SC-70 (5) | 1.25mm × 2.00mm | |
| SOT-23 (5) | 1.60mm x 2.90mm | |
| TLV1702 | X2QFN (8) | 1.50mm x 1.50mm |
| VSSOP (8)(2) | 3.00mm × 3.00mm | |
| TLV1704 | TSSOP (14) | 4.40mm × 5.00mm |
- 要了解所有可用封裝，請見數據表末尾的封裝選項附錄。
- VSSOP 封裝與 MSOP 封裝相同。
