1 特性
- 輸入級：2V/V 的內部增益
- 輸出級：可從外部配置增益
- 全功率帶寬：500MHz (5 VPP)
- 轉換率：5000V/μs
- 單刀雙擲 (SPDT) 輸入開關/多路復用器
- 完整信號路徑：輸入級 + 輸出級
- 二次諧波 (HD2)（20MHz，5VPP 接至 100Ω 負載）：–60dBc
- 三次諧波 (HD3)（20MHz，5VPP 接至 100Ω 負載）：–75dBc
- 10VPP 輸出接至 100Ω 負載，使用
±6.5V 分離電源 - 12VPP 輸出接至高容性負載，使用 15V 單電源
- 內部直流 (DC) 基準緩沖器，具有低阻抗輸出
- 電源范圍：
- 分離電源：±4V 至 ±7.9V
- 單電源：8V 至 15.8V
2 應用
- 數模轉換器 (DAC) 輸出放大器
- 寬帶任意波形發生器 (AWG) 輸出驅動器
- 前置驅動器接至 > 20VPP 輸出放大器 (THS3091)
- 適用于壓電式元件的單電源、高容性負載驅動器
3 說明
THS3217 整合了連接互補電流輸出數模轉換器 (DAC) 時所需的關鍵信號鏈組件。此雙級放大器系統極具靈活性，可廣泛應用于各類系統中以提供低失真、直流耦合的差分轉單端信號處理。輸入級會對 DAC 電阻端進行緩沖，并以 2V/V 的固定增益對信號進行差分至單端轉換。差分轉單端輸出可在外部直接使用，也可經 RLC 濾波器或衰減器連接至內部輸出功率級 (OPS) 的輸入端。寬帶、電流反饋輸出功率級可在外部為全部引腳靈活設置增益。
輸出功率級同相輸入內部連接有一個 2×1 多路復用器 (mux)，方便選擇內部差分轉單端級 (D2S) 輸出或外部輸入。
可選片上中間電壓緩沖器提供了寬帶、低輸出阻抗電源，可在單電源運行期間通過信號路徑級提供偏置。此功能可為運行電源電壓最高為 15.8V 的 應用 提供非常簡單的偏置方法。此緩沖器接外部輸入后可實現直流糾錯環路或簡單的輸出直流偏移功能。
一款配套器件，THS3215，能夠以更低的靜態功率和帶寬提供相同的功能 特性 。THS3217 和 THS3215 支持面向 AWG 應用的德州儀器 (TI) 新上市的高速 DAC，例如 DAC38J82。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| THS3217 | VQFN (16) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

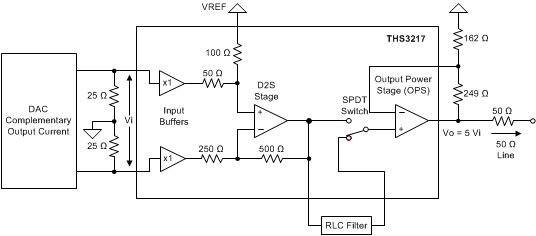

增益 = 5V/V，帶可選外部濾波器的差分轉單端線路驅動器
