ZHCSH20 October 2017 TAS5634

PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

DDV|44
- MPDS169G

散熱焊盤機械數據 (封裝 | 引腳)

DDV|44
- PPTD233A

訂購信息

1 特性

PWM 輸入、D 類放大器功率級，與 TI 數字輸入 (I2S) 音頻處理器和調制器兼容
高清集成閉環反饋，具備以下特性：
- 在為 6Ω 負載提供 1W 功率時，THD 為 0.025%
- PSRR 大于 70dB（無輸入信號）
- SNR 大于 105dB（A 加權）
10% THD+N 時的輸出功率
- 600W/3Ω（PBTL 單聲道配置）
- 300W/6Ω（BTL 立體聲配置）
- 230W/8Ω（BTL 立體聲配置）
1% THD+N 時的輸出功率
- 465W/3Ω（PBTL 單聲道配置）
- 240W/6Ω（BTL 立體聲配置）
- 180W/8Ω（BTL 立體聲配置）
集成式 80 mΩ MOSFET，可降低散熱器尺寸
- 滿量程輸出功率下的效率大于 91%
- 1/8 量程輸出功率下的效率大于 75%
啟動時無喀噠聲
器件保護：欠壓保護、過熱保護、過流保護、短路保護和直流揚聲器保護
適用于 G 類電源控制的預削波輸出信號
44 引腳 HTSSOP (DDV) 封裝，頂部帶有散熱焊盤

2 應用

電動揚聲器
低音炮
微型組件系統
條形音箱
專業和公共廣播 (PA) 揚聲器

3 說明

TAS5634 是一款 PWM 輸入 D 類放大器功率級，可在 58V 標稱電源電壓下提供 2 x 300W (6Ω) 或 1 x 600W (3Ω) 的輸出功率。58V 電源電壓支持較高阻抗的揚聲器負載，其中 BTL 為 6Ω，PBTL 為 3Ω。集成式 MOSFET 和全新柵極驅動方案具有較高的峰值效率和較低的空閑損耗，能夠減小散熱器解決方案尺寸。

TAS5634 使用閉環反饋設計，具有恒定的電壓增益。開關模式電源 (SMPS) 的使用，使得內部匹配的增益電阻器可確保實現較高的電源抑制比 (PSRR) 和較低的輸出噪聲。

TAS5634 是一款兼容 TI 的數字輸入 (I2S) 音頻處理器和調制器產品組合的全集成式功率級，與 TAS5548 和 TAS5558 類似，也是一個完整的數字輸入 D 類放大器。TAS5634 采用表面安裝 44 引腳 HTSSOP 封裝，是 PWM 輸入 D 類功率級兼容引腳產品系列（包括 TAS5612LA、TAS5614LA 和 TAS5624A）中的一員。 PowerPAD™ PurePath™ 高清

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（標稱值）
TAS5634	HTSSOP	14.00mm x 6.10mm

如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

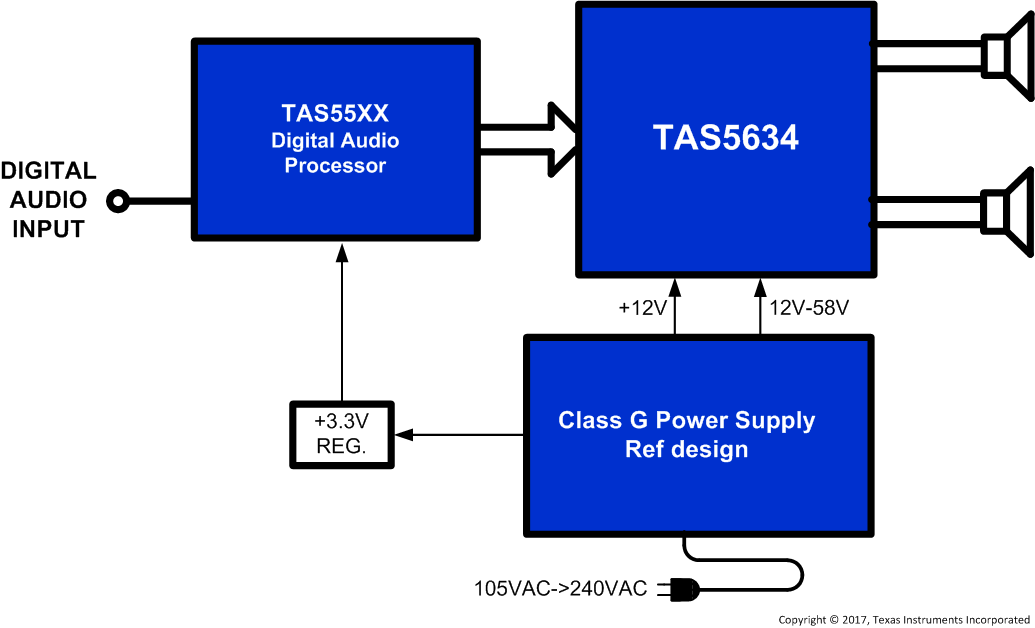

簡化電路原理圖

4 修訂歷史記錄

日期	修訂版本	說明
2017 年 10 月	*	首次公開發布。
