1 特性
- 一般特性
- 8 通道異步采樣率轉換器
- 針對 32-192kHz（ARSC 至 96kHz）的 8 通道音頻處理
- 頻率為 192kHZ 的 4 通道本地音頻處理
- 用于實現 DTS-HD 兼容性的 30kHz 音頻帶寬
- 用于總體系統功率控制的能量管理器
- 電源音量控制
- 音頻輸入或輸出
- 多達 5 個同步串行音頻輸入（10 個通道）
- 多達 1 個同步串行音頻輸出（2 個通道）
- 針對時鐘自動檢測和跛行模式的已修整內部振蕩器
- 具有自動/手工采樣速率檢測的受控模式 32-192kHz
- 8 個可支持 AD 或 BD 調制的差分 PWM 輸出
- 兩個差分 PWM 頭戴式耳機輸出
- 針對外部無線子
- PWM 輸出的 I2S 支持單端 (S.E.) 或橋接負載 (BTL)
- 音頻處理
- 音量控制范圍為 18dB 至 -127dB（主控和八通道音量）
- 具有 ±18dB 范圍、可選角頻率的低音和高音音質控制
- 可配置響度補償
- 兩個具有兩個閾值、兩個偏移和三個斜坡的動態范圍壓縮器
- 每個通道七個二階無限脈沖響應濾波器 (Biquad)
- 系數分組和自動組切換
- PWM 處理
- >105dB 的動態范圍
- 總諧波失真 (THD)+N<0.1% (0-40kHz)
- 20Hz - 40kHz，針對 32KHz - 192KHz 的白噪聲基準
- 具有可編程閾值和針對無噪聲運行持續時間的靈活自動邏輯
- 高性能應用中的電源音量控制 (PSVC)
- 可調調制限制
2 應用
與大多數數字音頻解碼器的無縫對接
3 說明
TAS5558 是一款具有數字音頻處理功能和采樣率轉換器的 8 通道數字脈寬調制器 (PWM)，具備先進的性能和較高的系統集成度。 TAS5558被設計用于支持 DTS-HD 規格藍光 HTiB 應用。 ASRC 包含兩個獨立的模塊，每個模塊可處理 4 個通道。 因此，它能夠支持多達兩個不同的輸入采樣率。
德州儀器 (TI) 功率級設計用于與 TAS5558 無縫配合工作。 TAS5558還提供一個高性能、差分輸出以驅動一個外部、差分輸入、模擬頭戴式耳機放大器。
針對 48，96 和 192kHz 數據，TAS5558支持開關速率為 384kHz 的 AD，BD 和三重調制。 必須采用頻率為 12.288MHz 的外部晶振。 TAS5558 還具備電源容量控制 (PSVC) 功能，可增大低功率級的動態范圍，并且在與閉環 PWM 輸入功率級一起使用時，可作為 G 類電源的一部分。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TAS5558 | HTSSOP (56) | 14.00mm x 6.10mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

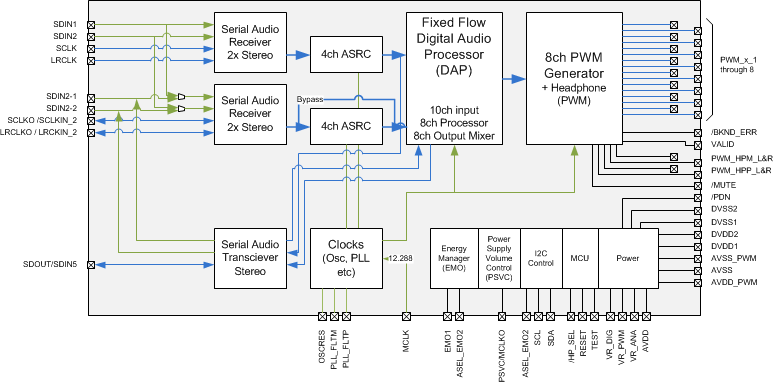

方框圖
4 修訂歷史記錄
Changes from A Revision (June 2013) to B Revision
- 已添加 ESD 額定值表，特性描述部分，器件功能模式，應用和實施部分，電源相關建議部分，布局部分，器件和文檔支持部分以及機械、封裝和可訂購信息部分。Go
- Changed the OSCRES Terminaltion From: 1MΩ Resister To: 18k resistor to GNDGo
Changes from * Revision (April 2013) to A Revision
- 已將 TAS5558 器件狀態從預覽更改為激活Go
