1 特性
- 汽車電子 應用認證
- 具有符合 AEC-Q100 標準的下列結果：
- ±4000 V 人體放電模型 (HBM) ESD 分類等級 3A
- ±1000 V 帶電器件模型 (CDM) ESD 分類等級 C5
- 支持 5V VCC 運行
- 輸入接受的電壓達到高達 5.5V
- 支持向下轉換到 VCC
- 3.3V 和 50pF 負載下最大 tpd 為 6ns
- 低功耗，10µA 最大 ICC
- 電壓為 3.3V 時，輸出驅動為 ±24mA
- Ioff 支持部分?jǐn)嚯娔Ｊ胶秃篁?qū)動保護
2 應用
- 車用信息娛樂
- 汽車儀表盤
- 汽車 ADAS
- 汽車車身電子設備
- HEV/EV 動力傳動系統
3 說明
SN74LVC1G79-Q1 器件是一種通過汽車 AEC-Q100 認證的單路正緣觸發 D 型觸發器，專門為 1.65V 到 5.5V VCC 操作而設計。
當數據輸入 (D) 處的數據滿足設置時間要求時，將該數據傳輸?shù)綍r(shí)鐘脈沖正向緣上的 Q 輸出。時鐘觸發出現在一個特定電壓電平上，并且不與時鐘脈沖的上升時間直接相關。經過保持時間間隔后，可以更改 D 輸入處的數據而不影響輸出處的電平。
該器件完全 適用于 使用 Ioff 的局部掉電應用。當器件斷電時，Ioff 電路將會禁用輸出。這會抑制電流反流到器件中，從而防止損壞器件。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸 |
|---|---|---|
| SN74LVC1G79QDCKRQ1 | SC70 (5) | 2.00mm × 1.25mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

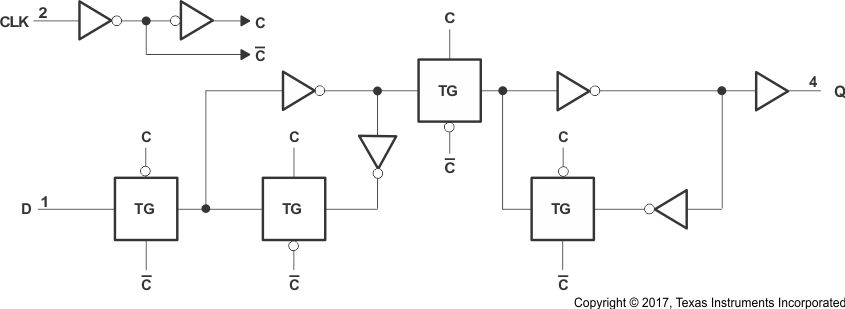

邏輯圖（正邏輯）
