1 特性

• 采用精密光學濾波，可與人眼相匹配：
  • 可阻隔 99%（典型值）以上的紅外線 (IR)
• 自動滿量程設置功能可簡化軟件并確保進行適當配置
• 測量范圍：0.01 Lux 至 83,000 Lux
• 23 位有效動態范圍，
  支持自動設置增益范圍
• 12 種二進制權滿量程范圍設置：范圍間匹配程度
  < 0.2%（典型值）
• 低工作電流：1.8µA（典型值）
• 工作溫度范圍：-40°C 至 +85°C
• 寬電源范圍：1.6V 至 3.6V
• 可耐受 5.5V 電壓的 I/O
• 靈活的中斷系統
• 小封裝尺寸：2.0mm x 2.0mm x 0.65mm

2 應用

• 顯示屏背光控制
• 照明控制系統
• 平板電腦和筆記本電腦
• 溫度調節裝置和家庭自動化電器
• 銷售點終端
• 室外的交通燈和街燈
• 攝像機

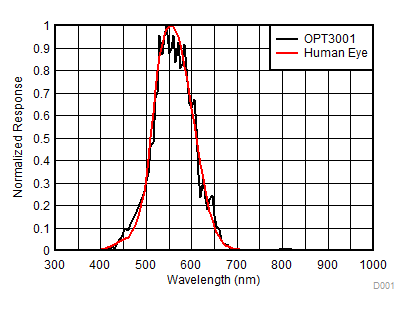

頻譜響應：OPT3001 和人眼

3 說明

OPT3001 傳感器用于測量可見光的密度。傳感器的光譜響應與人眼的視覺響應緊密匹配，其中具有很高的紅外線阻隔。

OPT3001 是一款可如人眼般測量光強的單芯片照度計。OPT3001 器件兼具精密的頻譜響應和較強的 IR 阻隔功能，因此能夠如人眼般準確測量光強且不受光源影響。對于為追求美觀效果而需要將傳感器安裝在深色玻璃下的工業設計而言，較強的 IR 阻隔功能還有助于保持高精度。OPT3001 專門針對構建基于光線的人眼般體驗的系統而設計，是人眼匹配度低且紅外阻隔能力差的光電二極管、光敏電阻或其它環境光傳感器的首選理想替代產品。

測量范圍可達 0.01lux 至 83k lux，且內置有滿量程設置功能，無需手動選擇滿量程范圍。此功能允許在 23 位有效動態范圍內進行光測量。

數字操作可靈活用于系統集成。測量既可連續進行也可單次觸發?？刂坪椭袛嘞到y(tǒng) 具有 自主操作功能，允許處理器在傳感器搜索相應喚醒事件并通過中斷引腳進行報告時處于休眠狀態。數字輸出通過 I²C 以及 SMBus 兼容的兩線制串口報告。

OPT3001 兼具低功耗和低電源電壓特性，可延長電池供電系統的電池壽命。

1. 要了解所有可用封裝，請見數據表末尾的封裝選項附錄。

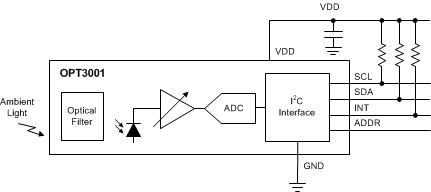

框圖

4 修訂歷史記錄

Changes from B Revision (December 2014) to C Revision

• Added 接收文檔更新通知和社區資源Go

Changes from A Revision (October 2014) to B Revision

• Changed Handling Ratings table to ESD Ratings tableGo
• Added missing link to Electrical Interface section in Serial Interface sectionGo
• Added application information to Application and Implementation sectionGo
• 向相關文檔 部分添加了新文檔Go
• 添加了關于焊接和處理的相關建議部分Go

Changes from * Revision (July 2014) to A Revision

• 將數據表從產品預覽更改成了生產數據Go
