1 特性
- 符合汽車應用 要求
- 符合 AEC-Q100 標準，其中包括以下內容：
- 器件溫度等級 1：-40°C 至 125°C 的環境工作溫度范圍
- 器件 HBM ESD 分類等級 H1C
- 器件 CDM ESD 分類等級 C4A - 4V 至 36V 輸入范圍
- 1A 持續輸出電流
- 集成同步整流
- 電流模式控制
- 最短導通時間：60ns
- 內置補償功能，便于使用
- 400kHz 開關頻率，支持 PFM 模式
- 與外部時鐘頻率同步
- 無負載條件下的靜態電流為 75µA
- 針對預偏置負載的軟啟動
- 支持高占空比運行
- 具有斷續模式的輸出短路保護
- 8 引腳 HSOIC PowerPAD™的封裝選項：8 引腳 HSOIC 和 12 引腳 WSON
- 使用 LMR23610-Q1 并借助 WEBENCH® 電源設計器創建定制設計
2 應用
- 汽車電池穩壓
- 工業用電源
- 電信和數據通信系統
- 通用寬 VIN 穩壓
空白
3 說明
LMR23610-Q1 SIMPLE SWITCHER®是一款易于使用的 36V、1A 同步降壓轉換器。該器件具有 4V 到 36V 的寬輸入電壓范圍， 適用于 從工業到汽車各類應用中非穩壓電源的電源調節。該器件采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。其靜態電流低至 75µA，因此適用于電池供電類系統。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。這樣還能夠以最大限度減少外部元件數。擴展系列產品能夠以引腳到引腳兼容封裝提供 1.5A (LMR23615-Q1)、2.5A (LMR23625-Q1) 和 3A (LMR23630-Q1) 負載電流選項，實現簡單、優化的 PCB 布局。精密使能輸入簡化了穩壓器控制和系統電源排序。保護 功能 包括逐周期限流和斷續模式短路保護，以及功耗超量情況下的熱關斷保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMR23610AQDDARQ1 | HSOIC (8) | 4.9mm x 3.9mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

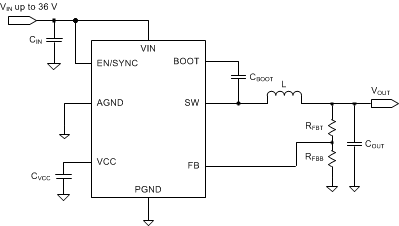

簡化電路原理圖

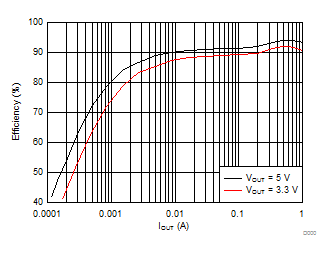

效率與負載間的關系，VIN = 12V
