ZHCSDM5G March 2012 – December 2014 LMK00105
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史
- 5 Pin Configuration and Diagrams
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 5 個低電壓互補金屬氧化物半導體 (LVCMOS) 輸出，頻率范圍為直流至 200MHz
- 通用輸入
- 低電壓正射極耦合邏輯 (LVPECL)
- 低壓差分信令 (LVDS)
- 主機時鐘信號電平 (HCSL)
- 短截線串聯端接邏輯 (SSTL)
- LVCMOS 和低電壓晶體管-晶體管邏輯電路 (LVTTL)
- 晶體振蕩器接口
- 晶振輸入頻率：10 至 40MHz
- 輸出偏斜：6ps
- 附加相位抖動
- 156.25MHz（12kHz 至 20MHz）時為 30fs
- 低傳播延遲
- 由 3.3V 或 2.5V 內核電源電壓供電運行
- 可調輸出電源
- 每組均可選擇 1.5V、1.8V、2.5V 和 3.3V
- 24 引腳超薄型四方扁平無引線 (WQFN) 封裝封裝 (4.0mm × 4.0mm ×
0.8mm)
2 應用
- 針對射頻拉遠單元 (RRU) 應用的 LO 基準分布
- 同步光網絡 (SONET)，以太網，光纖信道線路接口卡
- 光傳輸網絡
- 千兆無源光網絡 (GPON) 光線路終端 (OLT) / 光網絡單元 (ONU)
- 服務器和存儲局域網絡互連
- 醫療成像
- 便攜式測試和測量
- 高端 A/V
3 說明
LMK00105 是一款高性能、低噪聲 LVCMOS 扇出緩沖器，可通過差分、單端或晶振輸入實現五路超低抖動時鐘。 LMK00105 支持同步輸出使能功能，可確保無毛刺脈沖運行。 這款緩沖器具有超低偏斜、低抖動和高電源抑制比 (PSRR) 等諸多優勢，因此非常適合各類網絡互連、電信、服務器和存儲局域網絡互連、RRU LO 基準分布、醫療和測試設備應用。
內核電壓可設置為 2.5V 或 3.3V，而輸出電壓可設置為 1.5V、1.8V、2.5V 或 3.3V。通過引腳編程功能可輕松配置 LMK00105。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMK00105 | WQFN (24) | 4.00mm x 4.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

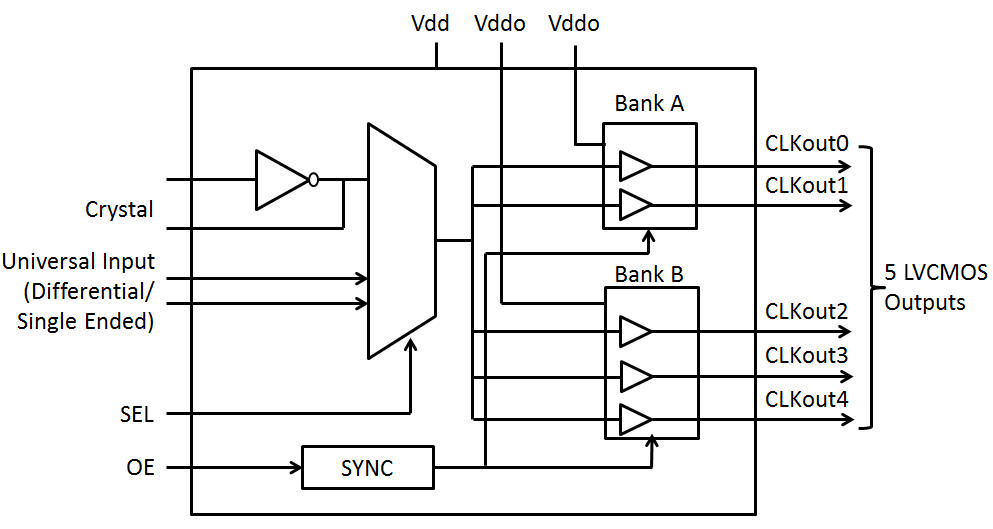

功能方框圖
