1 特性
2 應用
- 汽車起停系統
- 備用電池和超級電容充電
- 工業 PC 用電源
- USB 供電
- LED 照明
3 說明
LM5175 是一款同步四開關降壓-升壓 DC/DC 控制器，能夠將輸出電壓穩定在輸入電壓、高于輸入電壓或者低于輸入電壓的某一電壓值上。LM5175 具有 3.5V 至 42V 的寬輸入電壓范圍（最大值為 60V），支持各類 應用。
LM5175 在降壓和升壓工作模式下均采用電流模式控制，以提供出色的負載和線路調節性能。開關頻率可通過外部電阻進行編程，并且可與外部時鐘信號同步。
該器件還 具有 可編程的軟啟動功能，并且提供 諸如 逐周期電流限制、輸入欠壓鎖定 (UVLO)、輸出過壓保護 (OVP) 和熱關斷等各類保護特性。此外，LM5175 特有 可選擇的連續導通模式 (CCM) 或斷續導通模式 (DCM)、可選平均輸入或輸出電流限制、可降低峰值電磁干擾 (EMI) 的可選擴展頻譜、以及應對持續過載情況的可選斷續模式保護。

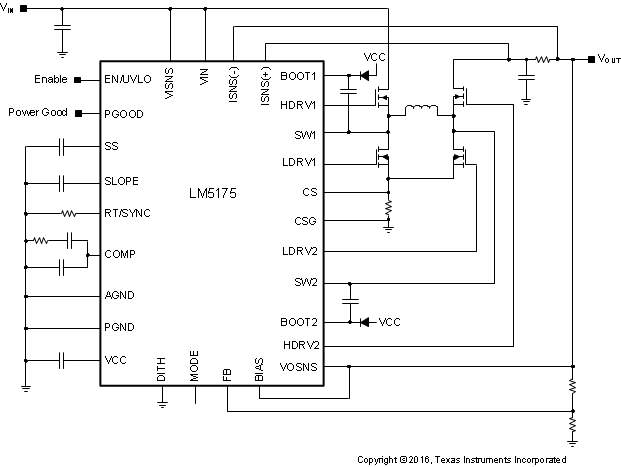

4 簡化電路原理圖
