ZHCSEX5 April 2016 LM5175-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 Fixed Frequency Valley/Peak Current Mode Control with Slope Compensation
- 8.3.2 VCC Regulator and Optional BIAS Input
- 8.3.3 Enable/UVLO
- 8.3.4 Soft-Start
- 8.3.5 Overcurrent Protection
- 8.3.6 Average Input/Output Current Limiting
- 8.3.7 CCM/DCM Operation
- 8.3.8 Frequency and Synchronization (RT/SYNC)
- 8.3.9 Frequency Dithering
- 8.3.10 Output Overvoltage Protection (OVP)
- 8.3.11 Power Good (PGOOD)
- 8.3.12 Gm Error Amplifier
- 8.3.13 Integrated Gate Drivers
- 8.3.14 Thermal Shutdown
- 8.4 Device Functional Modes
-
9 Application and Implementation
- 9.1 Application Information
- 9.2
Typical Application
- 9.2.1 Design Requirements
- 9.2.2
Detailed Design Procedure
- 9.2.2.1 Frequency
- 9.2.2.2 VOUT
- 9.2.2.3 Inductor Selection
- 9.2.2.4 Output Capacitor
- 9.2.2.5 Input Capacitor
- 9.2.2.6 Sense Resistor (RSENSE)
- 9.2.2.7 Slope Compensation
- 9.2.2.8 UVLO
- 9.2.2.9 Soft-Start Capacitor
- 9.2.2.10 Dither Capacitor
- 9.2.2.11 MOSFETs QH1 and QL1
- 9.2.2.12 MOSFETs QH2 and QL2
- 9.2.2.13 Frequency Compensation
- 9.2.3 Application Curves
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- PWP|28
散熱焊盤機械數據 (封裝 | 引腳)
- PWP|28
訂購信息
1 特性
- 適用于汽車電子 應用
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 2
- 器件組件充電模式 (CDM) ESD 分類等級 C4B
- 單電感降壓-升壓控制器，用于升壓/降壓 DC/DC 轉換
- 寬 VIN 范圍：3.5V 至 42V，最大值為 60V
- 靈活的 VOUT 范圍：0.8V 至 55V
- VOUT 短路保護
- 高效降壓-升壓轉換
- 可調開關頻率
- 可選頻率同步和抖動
- 集成 2A 金屬氧化物半導體場效應晶體管 (MOSFET) 柵極驅動器
- 逐周期電流限制和可選斷續模式
- 可選輸入或輸出平均電流限制
- 可編程的輸入欠壓閉鎖 (UVLO) 和軟啟動
- 電源正常和輸出過壓保護
- 可利用脈沖跳躍來選擇連續導通模式 (CCM) 或斷續導通模式 (DCM)
- 薄型小外形尺寸 (HTSSOP)-28 封裝
2 應用
- 汽車起停系統
- 備用電池和超級電容充電
- 工業 PC 用電源
- USB 供電
- LED 照明
3 說明
LM5175-Q1 是一款同步四開關降壓-升壓 DC/DC 控制器，能夠?qū)⑤敵鲭妷悍€(wěn)定在輸入電壓、高于輸入電壓或者低于輸入電壓的某一電壓值上。LM5175-Q1 可在 3.5V 至 42V 的寬輸入電壓范圍內運行（最大值為 60V），支持各類 應用。
LM5175-Q1 在降壓和升壓工作模式下均采用電流模式控制，以提供出色的負載和線路調節性能。開關頻率可通過外部電阻進行編程，并且可與外部時鐘信號同步。
該器件還 具有 可編程軟啟動功能，并且提供 諸如 逐周期電流限制、輸入欠壓鎖定 (UVLO)、輸出過壓保護 (OVP) 和熱關斷等各類保護特性。此外，LM5175-Q1 特有 可選擇的連續導通模式 (CCM) 或斷續導通模式 (DCM)、可選平均輸入或輸出電流限制、可降低峰值電磁干擾 (EMI) 的可選擴展頻譜以及應對持續過載情況的可選斷續模式保護。
器件信息(1)
| 訂貨編號 | 封裝 | 封裝尺寸 |
|---|---|---|
| LM5175-Q1 | HTSSOP-28 | 9.7mm x 4.4mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

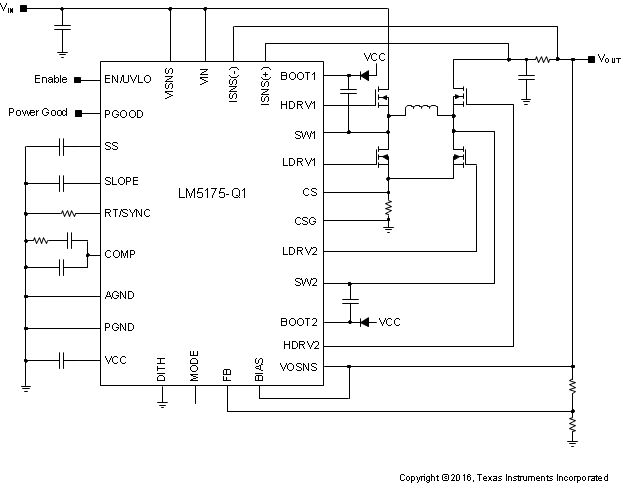

4 簡化電路原理圖
