1 特性
2 應用
- 電機驅動器
- 固態功率控制器
- 功率因數校正轉換器
3 說明
LM5134 是一款高速單路低側驅動器，具備 7.6A/4.5A 的峰值灌電流/拉電流驅動能力。LM5134 具有反相和非反相輸入，為用戶控制場效應晶體管 (FET) 提供了更大的靈活性。LM5134 具有 1 個主輸出 (OUT) 和 1 個額外的柵極驅動輸出 (PILOT)。PILOT 引腳邏輯與 OUT 引腳互補，并且可用于驅動位于主功率 FET 附近的較小 MOSFET。該配置可最大限度減少關斷環路，并進一步降低寄生電感。這對于驅動高速 FET 或多個并聯的 FET 特別有用。LM5134 提供 6 引腳
SOT-23 封裝以及帶外露焊盤的 6 引腳 WSON 封裝，第二種封裝有助于提升散熱性能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM5134 | SOT-23 (6) | 2.90mm x 1.60mm |
| WSON (6) | 3.00mm × 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

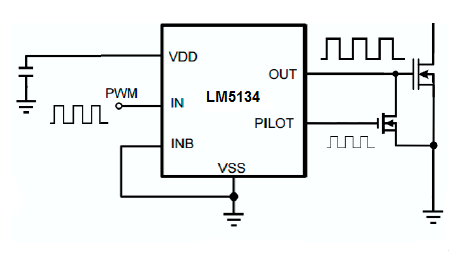

非反相輸入

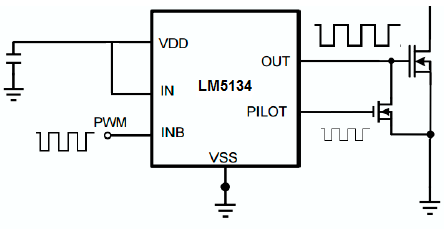

反相輸入
