1 特性
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40°C 至 +125°C 的環境運行溫度范圍
- 器件 HBM ESD 分類等級 2
- 器件組件充電模式 (CDM) ESD 分類等級 C6
- 最大輸入電壓：65V
- 最小輸入電壓：3V（啟動時為 4.5V）
- 輸出電壓高達 100V
- 旁路 (VOUT = VIN) 運行
- 1.2V 基準電壓，精度為 ±1%
- 自由運行和同步開關頻率最高可達 1MHz
- 峰值電流模式控制
- 穩健耐用的 3A 集成柵極驅動器
- 自適應死區時間控制
- 可選二極管仿真模式
- 可編程逐周期電流限制
- 間斷模式過載保護
- 可編程線路欠壓鎖定 (UVLO)
- 可編程軟啟動
- 熱關斷保護
- 低關斷靜態電流：9μA
- 可編程斜率補償
- 可編程跳周期模式可減少待機功耗
- 允許使用外部 VCC 電源
- 電感器分布式直流電阻 (DCR) 電流感應功能
- 多相功能
- 熱增強型 20 引腳 HTSSOP
- 使用 LM5122 并借助 WEBENCH® 電源設計器創建定制設計方案
2 應用
- 12V、24V 和 48V 電源系統
- 汽車起停
- 音頻電源
- 大電流升壓電源
3 說明
LM5122 是一款具有多相功能的同步升壓控制器，適用于高效同步升壓穩壓器 優化?？刂品椒ɑ诜逯惦娏髂Ｊ娇刂啤ｋ娏髂Ｊ娇刂瓶商峁┕逃芯€路前饋、逐周期電流限制和簡便的環路補償。
開關頻率可編程至高達 1MHz。通過兩個支持自適應死區時間控制的穩健耐用型 N 通道 MOSFET 柵極驅動器來實現更高效率。一個用戶可選的二極管仿真模式還支持非連續模式運行，從而提高輕負載條件下的效率。
一個內部電荷泵可實現高側同步開關的 100% 占空比（旁路運行）。一個 180° 相移時鐘輸出可實現簡單的多相位交錯配置。其他 功能 包括熱關斷、頻率同步、間斷模式電流限制和可調線路欠壓鎖定。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM5122-Q1 | HTSSOP (20) | 6.50mm x 4.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
空白
空白

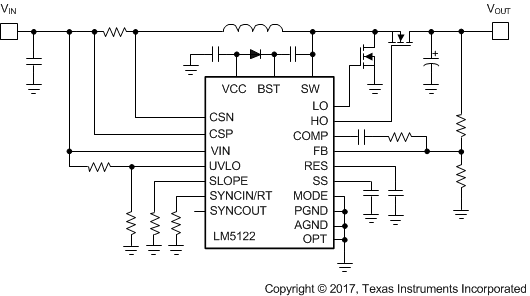

簡化應用示意圖
