1 特性
- 寬輸入電壓范圍：4.5V 至 42V
- 內部補償電壓模式控制
- 在使用低等效串聯電阻 (ESR) 陶瓷電容器時保持穩定
- 200mΩ N 通道金屬氧化物半導體場效應晶體管 (MOSFET)
- 輸出電壓選項：
-ADJ（輸出電壓最低為 1.285V）
-5.0（輸出電壓固定為 5V） - ±1.5% 反饋基準精度
- 開關頻率為 500kHz
- -40°C 至 125°C 的工作結溫范圍
- 精密使能引腳
- 集成引導加載二極管
- 集成軟啟動
- 完全 WEBENCH®啟用
- 降壓和反向降壓-升壓 應用
- LM22675Q 是一款汽車級產品，
符合 AEC-Q100 1 級標準（運行結溫范圍為 –40°C 至 +125°C） - 小外形尺寸 (SO) PowerPAD-8（外露焊盤）封裝
2 應用
- 工業控制
- 電信和數通系統
- 嵌入式系統
- 轉換自 24V、12V 和 5V 標準輸入電源軌
3 說明
LM22675 開關穩壓器可使用最少的外部組件來提供實現高效高壓降壓穩壓器所需的全部功能。這款穩壓器易于使用，且集成了一個 42V N 溝道金屬氧化物半導體場效應晶體管 (MOSFET) 開關，可提供高達 1A 的負載電流。并且特有出色的線路和負載調節以及高效率 (> 90%)。電壓模式控制提供較短的最小接通時間，從而實現了輸入和輸出電壓間的最寬比率。內部環路補償意味著用戶無需承擔計算環路補償組件的枯燥工作。這款穩壓器提供 5V 固定輸出和可調輸出電壓兩種選項。500kHz 的開關頻率使得小型外部組件的使用成為可能并可實現良好的瞬態響應。精密使能輸入可簡化穩壓器控制和系統電源排序。在關斷模式下，穩壓器流耗僅為 25μA（典型值）。內置軟啟動功能（典型值 500µs）節省了外部組件。LM22675 還有內置熱關斷和電流限制以保護器件不受意外過載的影響。
LM22675 是德州儀器 (TI) SIMPLE SWITCHER®系列產品。SIMPLE SWITCHER 理念使用最小外部組件數量和 TI WEBENCH 設計工具提供一個易于使用的完整設計。TI 的 WEBENCH 工具包括 諸如 外部組件計算、電氣仿真、熱學仿真以及內置電路板等特性，用以簡化設計。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM22675 | HSOP (8) | 4.89mm x 3.90mm |
| LM22675-Q1 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

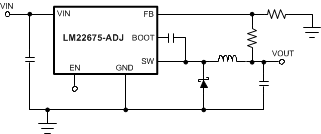

簡化應用電路原理圖
