ZHCSD41A DECEMBER 2012 – November 2014 LM10011
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DSC|10
散熱焊盤機械數據 (封裝 | 引腳)
- DSC|10
訂購信息
1 特性
2 應用
- 寬帶、網絡互聯及無線通信
- 筆記本電源解決方案
- 便攜式儀器
- 電池供電類設備
- 為具有 6 位或 4 位 4 引腳 VID 接口的數字負載供電
3 說明
LM10011 是一款用于控制直流/直流 (DC/DC) 轉換器輸出電壓的精密數字可編程器件。 LM10011 輸出的直流電流與 6 位或 4 位輸入字成正比。 通過將 IDAC_OUT 引腳連接至穩壓器的反饋節點，可以將穩壓器輸出電壓調整為用戶設置的范圍和分辨率。 隨著輸入字遞增計數，根據轉換器中反饋電阻的值適當調高輸出電壓。
可通過外部電阻來編程 IDAC_OUT 引腳的啟動電流，以覆蓋 0 至 56.4µA 電流范圍（分辨率為 4 位）。 MODE 引腳允許通過 4 位并行 VID 接口或 6 位接口（包含高 3 位和低 3 位 VID 代碼）對器件進行編程。 LM10011 專用于針對 VID（電壓識別）應用編程各類德州儀器 (TI) DC/DC 轉換器。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM10011 | WSON (10) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

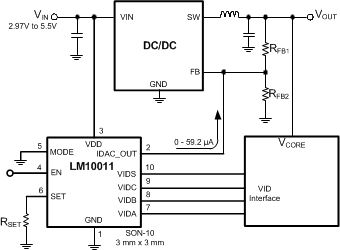

典型應用電路
